Quạt cắt gió là gì? Tác dụng, kích thước và cách lắp đặt

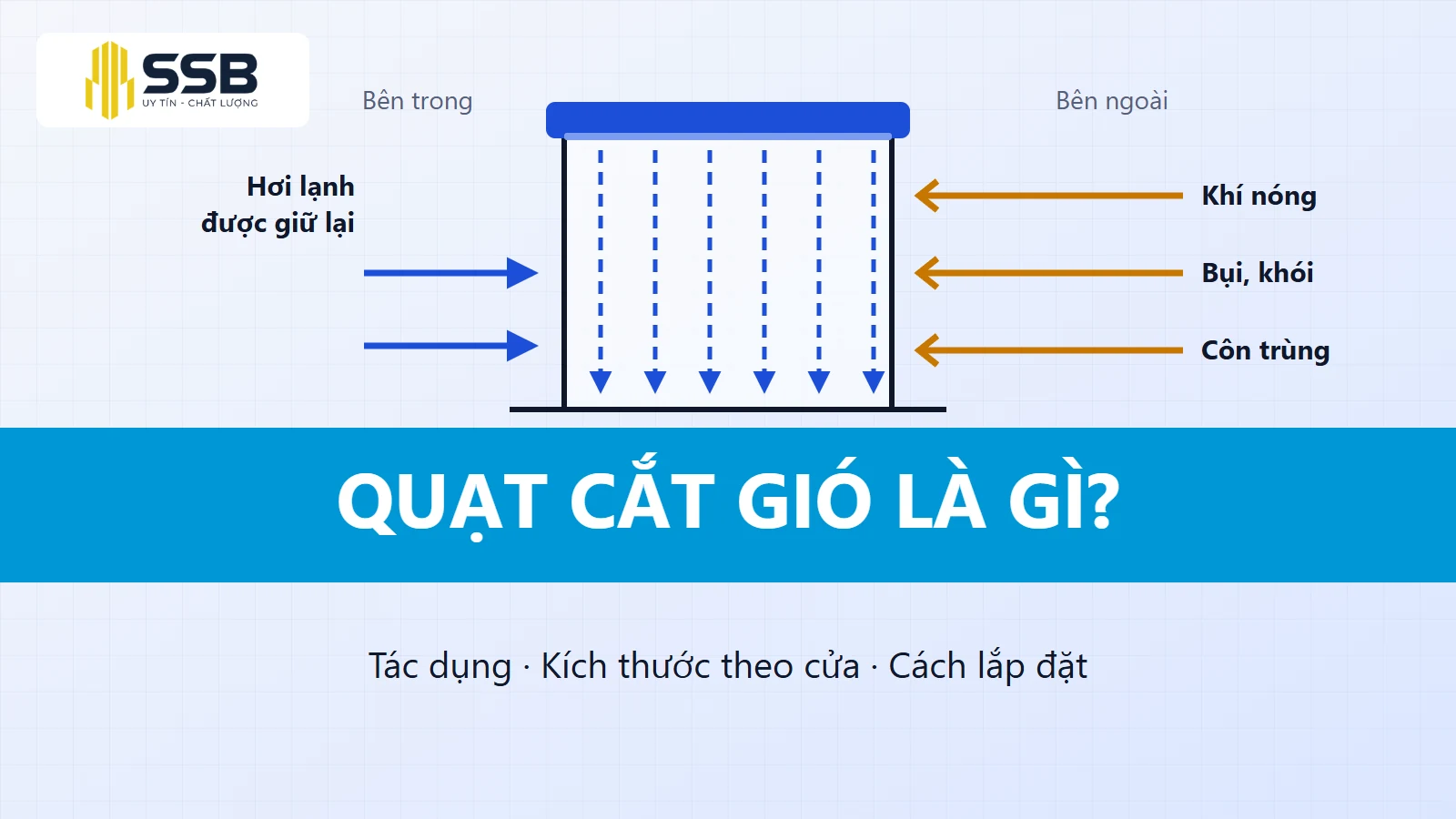

Quạt cắt gió là thiết bị lắp phía trên cửa ra vào, thổi một luồng gió mạnh từ trên xuống để tạo thành "bức tường gió" ngăn không khí bên trong và bên ngoài trộn vào nhau. Nhờ vậy cửa có thể mở cho người và hàng ra vào mà hơi lạnh điều hòa không thoát ra ngoài, còn bụi, khói xe và côn trùng khó lọt vào. Trong bài này, chúng tôi giải thích cấu tạo, tác dụng, cách chọn chiều dài theo bề rộng cửa và cách lắp đặt đúng kỹ thuật. Bạn có thể xem các mẫu đang bán tại danh mục quạt cắt gió.

Quạt cắt gió là gì?

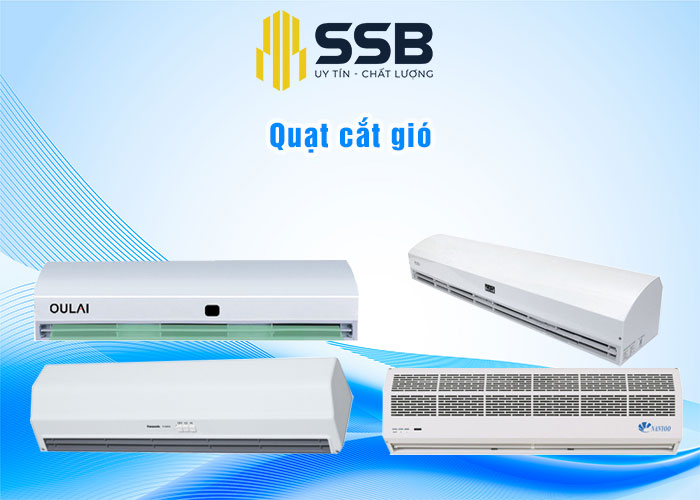

Quạt cắt gió (air curtain) là quạt dạng thanh dài lắp ngang phía trên cửa, thổi một luồng gió dẹt và mạnh từ trên xuống sàn. Luồng gió này tạo thành màn chắn vô hình, hạn chế không khí nóng, bụi và côn trùng đi qua cửa đang mở, mà không cản người và hàng hóa ra vào.

Thiết bị này có nhiều tên gọi: quạt chắn gió, màn gió, máy cắt gió hay quạt màn gió. Các tên này chỉ cùng một loại sản phẩm. Trên site, hai tên này được dùng song song. Ví dụ danh mục của Nedfon và Oulai ghi "quạt cắt gió", còn tên từng sản phẩm thường ghi "quạt chắn gió".

Cấu tạo và nguyên lý hoạt động của quạt cắt gió

Cấu tạo

Một quạt cắt gió gồm các bộ phận chính:

• Thân quạt: dạng hộp dài, bằng thép sơn tĩnh điện hoặc nhựa, chiều dài thường từ 600 mm đến 2.000 mm.
• Động cơ: đặt ở giữa hoặc một đầu thân quạt, quay trục cánh. Phần lớn quạt dùng điện 220V. Một số dòng công suất lớn như Nanyoo GY dùng điện 380V.
• Cánh lồng sóc: dạng ống dài có nhiều cánh nhỏ, chạy suốt chiều dài quạt. Cánh lồng sóc tạo luồng gió đều trên cả bề rộng cửa.
• Cửa hút gió: nằm ở mặt trên hoặc mặt trước, nhiều mẫu có lưới lọc tháo rời để vệ sinh.
• Khe thổi và lá hướng gió: khe hẹp chạy dọc đáy quạt, có lá hướng gió chỉnh được góc thổi.
• Bộ điều khiển: công tắc trên thân, điều khiển từ xa, nhiều mẫu có 2–3 mức gió và hẹn giờ. Có thể lắp thêm công tắc hành trình ở cánh cửa để quạt tự chạy khi mở cửa.

Nguyên lý hoạt động

1. Động cơ quay cánh lồng sóc, hút không khí qua cửa hút gió.
2. Cánh lồng sóc nén khí vào khe thổi hẹp, nên khí ra với vận tốc lớn. Ví dụ, dòng FM-12xx trên site ghi tốc độ gió 11 m/s ở miệng thổi.
3. Luồng gió dẹt đi từ trên xuống, phủ kín bề rộng cửa và chạm sàn.
4. Không khí nóng bên ngoài muốn đi vào phải xuyên qua luồng gió này. Phần lớn bị luồng gió đẩy xuống sàn và dạt ra ngoài, nên khí trong và ngoài cửa ít trộn vào nhau.

Muốn màn gió có tác dụng, luồng gió phải đủ mạnh để chạm sàn và phải phủ hết bề rộng cửa. Đây là lý do chiều dài quạt và độ cao lắp quan trọng hơn công suất (xem phần chọn kích thước bên dưới).

Quạt cắt gió có tác dụng gì?

Quạt cắt gió có 5 tác dụng chính:

1. Giữ hơi lạnh điều hòa khi cửa mở. Đây là tác dụng chính ở cửa hàng, nhà hàng, siêu thị. Điều hòa ít phải chạy bù nên đỡ tốn điện hơn so với để cửa mở mà không có màn gió.
2. Chặn bụi, khói xe và mùi từ bên ngoài. Phù hợp với cửa hàng mặt đường, sảnh tòa nhà, xưởng gần đường xe.
3. Hạn chế côn trùng. Ruồi, muỗi khó bay xuyên qua luồng gió mạnh, rất cần cho bếp nhà hàng, cửa hàng thực phẩm, xưởng chế biến.
4. Giữ nhiệt độ cho kho lạnh và kho mát. Quạt giảm lượng khí nóng lọt vào mỗi lần mở cửa xuất nhập hàng.
5. Để cửa mở mà vẫn giữ được không gian bên trong. Khách dễ bước vào cửa hàng, xe nâng ra vào kho không phải chờ đóng mở cửa.

Quạt cắt gió không thay được cửa hay vách ngăn. Quạt chỉ hạn chế không khí đi qua cửa đang mở, nên khi gió ngoài trời quá mạnh hoặc cửa mở rất lâu, hiệu quả sẽ giảm.

Ứng dụng của quạt cắt gió

• Cửa hàng, showroom, ngân hàng: cửa thường rộng 0,9–1,8 m, mở liên tục. Nên chọn dòng 220V, chạy êm, có điều khiển từ xa.
• Nhà hàng, quán cà phê, bếp: vừa giữ hơi lạnh ở khu khách ngồi, vừa chặn côn trùng ở cửa bếp. Nên chọn mẫu có lưới lọc tháo rời để vệ sinh dầu mỡ.
• Siêu thị, trung tâm thương mại: cửa rộng và cao, người qua lại liên tục. Thường phải ghép nhiều quạt sát nhau và chọn dòng có tốc độ gió lớn.
• Kho lạnh, kho mát, xưởng chế biến thực phẩm: cửa kho mở cho xe nâng ra vào. Cần quạt có lưu lượng và tốc độ gió lớn, thường dùng kèm rèm nhựa PVC.
• Nhà xưởng, cửa nhà máy: chặn bụi và côn trùng ở cửa xuất hàng. Cửa xưởng cao nên cần chú ý độ cao lắp tối đa của quạt.

Cách chọn kích thước quạt cắt gió theo cửa

Khi chọn quạt cắt gió, bạn cần quan tâm hai thông số: chiều dài quạt theo bề rộng cửa, và độ cao lắp tối đa theo chiều cao cửa.

Chọn chiều dài theo bề rộng cửa

Nguyên tắc: chiều dài quạt nên bằng hoặc dài hơn bề rộng thông thủy của cửa, để luồng gió phủ kín hai mép cửa. Nếu quạt ngắn hơn cửa, hai bên sẽ còn khe hở và không khí nóng lọt vào qua đó.

Khi ghép nhiều quạt, bạn nên lắp các quạt sát nhau, cùng độ cao, cùng model để luồng gió đều.

Chọn theo chiều cao cửa và độ cao lắp

Luồng gió yếu dần khi đi xuống. Nếu lắp quá cao, gió không chạm sàn và màn gió bị hở ở phía dưới. Mỗi dòng quạt có độ cao lắp tối đa riêng, ghi trên catalogue của hãng. Ví dụ, bảng thông số dòng FM-12xx trên site ghi chiều cao lắp đặt dưới 3,5 m, tốc độ gió 11 m/s.

Chiều cao lắp tối đa tham khảo theo từng dòng, theo thông số các nhà phân phối công bố:

Mỗi model có thể khác nhau, bạn nên xem tem máy hoặc hỏi chúng tôi trước khi lắp.

Cách chọn:

• Cửa cao dưới khoảng 3 m (cửa hàng, văn phòng, nhà hàng): dòng 220V phổ thông như Daisy, Nedfon, Oulai là đủ. Nanyoo X hợp với cửa thấp, khoảng 2,5 m trở xuống.
• Cửa cao hơn hoặc gió ngoài trời mạnh: chọn dòng có tốc độ gió lớn hơn, ví dụ Kyungjin ghi tốc độ gió tối đa 12 m/s. Dòng Nanyoo GY dùng điện 380V cho lưu lượng 3.750–6.250 m³/h.
• Cửa kho lạnh và cửa xưởng lớn: nên gửi kích thước cửa cho kỹ thuật để chọn model và số lượng quạt.

Các thương hiệu quạt cắt gió đang bán tại SSB

SSB Electric đang bán 52 mẫu quạt cắt gió của 6 thương hiệu. Bảng dưới tóm tắt dải chiều dài và khoảng giá niêm yết trên site:

Giá trên là giá niêm yết, có thể thay đổi theo thời điểm và số lượng. Bạn nên liên hệ để nhận báo giá theo model và số lượng cụ thể.

Cách lắp đặt quạt cắt gió đúng kỹ thuật

Các bước lắp đặt

1. Chọn vị trí. Lắp quạt ở phía trong cửa, tức phía có điều hòa hoặc phía kho lạnh, ngay sát mép trên khung cửa. Phía trên quạt cần chừa khoảng trống để quạt hút được gió.
2. Đo và đánh dấu. Quạt nằm giữa bề rộng cửa, phủ kín hai mép. Đánh dấu vị trí giá treo theo bản vẽ đi kèm quạt.
3. Khoan và bắt giá treo. Dùng tắc kê nở hoặc bu lông phù hợp với tường bê tông, tường gạch hay khung thép. Với tường thạch cao hoặc tôn, cần làm khung đỡ riêng.
4. Treo quạt và căn thăng bằng. Quạt nằm ngang để luồng gió đều trên cả bề rộng cửa.
5. Đấu điện. Đi dây riêng qua aptomat. Quạt 220V đấu vào ổ điện 1 pha; quạt 380V như Nanyoo GY cần nguồn 3 pha và nên do thợ điện đấu.
6. Lắp công tắc hành trình (nếu dùng). Gắn công tắc ở khung cửa để quạt tự chạy khi mở cửa và tắt khi đóng, giúp đỡ tốn điện.
7. Chỉnh lá hướng gió và chạy thử. Chỉnh lá hướng gió hơi nghiêng ra phía ngoài cửa. Đứng ở sàn ngay dưới cửa, đưa tay hoặc một tờ giấy mỏng để kiểm tra gió có chạm sàn và phủ hết bề rộng cửa không.

Lỗi thường gặp khi lắp quạt cắt gió

• Lắp quá cao: gió không chạm sàn, phía dưới cửa vẫn lọt khí nóng. Kiểm tra độ cao lắp tối đa của model trước khi mua.
• Quạt ngắn hơn cửa: hai mép cửa còn khe hở. Chọn quạt dài hơn hoặc ghép thêm quạt.
• Lắp ở phía ngoài cửa: quạt dính mưa, bụi và hút khí nóng ngoài trời thổi xuống, hiệu quả kém.
• Sát trần quá: quạt không đủ khoảng trống để hút gió, lưu lượng giảm và động cơ nóng.
• Không vệ sinh lưới lọc: lưới bám bụi hoặc dầu mỡ làm gió yếu dần. Nên vệ sinh định kỳ, nhất là ở bếp và cửa mặt đường.

Câu hỏi thường gặp về quạt cắt gió

Quạt cắt gió có tốn điện không?
Không nhiều. Phần lớn mẫu 220V trên site có công suất khoảng 100–700W tùy chiều dài và dòng máy, vài mẫu dài 1,8 m lên khoảng 1.000W. Dòng 380V Nanyoo GY có công suất 1.100–2.200W. Nếu lắp công tắc hành trình để quạt chỉ chạy khi cửa mở, điện năng tiêu thụ còn thấp hơn.

Quạt cắt gió và quạt chắn gió có khác nhau không?
Không. Đây là hai tên gọi của cùng một loại thiết bị, còn gọi là màn gió hay air curtain. Tên gọi chỉ khác nhau tùy hãng và tùy vùng.

Có nên dùng quạt cắt gió cho cửa kho lạnh?
Có, quạt cắt gió giúp giảm khí nóng lọt vào mỗi lần mở cửa kho. Bạn nên chọn dòng có tốc độ gió và lưu lượng lớn, chiều dài phủ kín cửa. Với kho lạnh mở cửa lâu hoặc xe nâng ra vào liên tục, nên dùng kèm rèm nhựa PVC để giữ nhiệt tốt hơn.

Quạt cắt gió có ồn không?
Quạt có tiếng gió đều, mức ồn tăng khi chạy ở mức gió cao. Ở cửa hàng hay nhà hàng, bạn có thể để mức gió thấp khi ít người ra vào và tăng mức khi cửa mở liên tục.

Kết luận

Bài liên quan: quạt hơi nước công nghiệp có tốt không.

Quạt cắt gió giúp bạn để cửa mở mà vẫn giữ được hơi lạnh, chặn bụi và côn trùng. Để quạt có tác dụng, bạn cần chọn quạt dài bằng hoặc hơn bề rộng cửa, lắp không cao hơn độ cao tối đa của model, đặt ở phía trong cửa và chỉnh gió chạm sàn. Bạn có thể xem đủ 52 mẫu của 6 thương hiệu tại danh mục quạt cắt gió. Nếu cần chúng tôi chọn model theo kích thước cửa, hãy gọi hotline 0987.415.514 hoặc nhắn Zalo 0987.586.796 để nhận báo giá.
