Lắp đặt máy nén khí đúng cách quyết định phần lớn chất lượng khí nén ở đầu dùng. Lắp sai thì đường ống đọng nước, súng phun sơn bị rỗ, máy chạy nóng, áp ở cuối xưởng tụt dù máy vẫn báo đủ. Cách làm chung gồm 4 việc: đặt máy ở chỗ thoáng, nối theo thứ tự máy nén → bình chứa → lọc → máy sấy → đường ống, đi ống có độ dốc để xả nước, rồi chạy thử theo danh sách kiểm tra.
Bài này tách riêng quy trình cho máy piston (có bình chứa liền) và máy trục vít (bình chứa, máy sấy lắp rời). Bài có bảng tra cỡ ống chính theo lưu lượng, bảng dây điện theo công suất motor và danh sách chạy thử để bạn tự kiểm tra sau khi lắp.
Tóm tắt nhanh
- Thứ tự chuẩn: máy nén → bình chứa → lọc thô → máy sấy khí → lọc tinh → đường ống chính → nhánh dùng.
- Chừa khoảng trống ít nhất 0,8–1 m quanh máy, phòng máy dưới 40°C.
- Ống chính dốc 1–2% về phía điểm xả nước. Nhánh trích lên từ đỉnh ống, không trích từ đáy.
- Máy 3 pha phải kiểm tra chiều quay trước khi chạy tải.

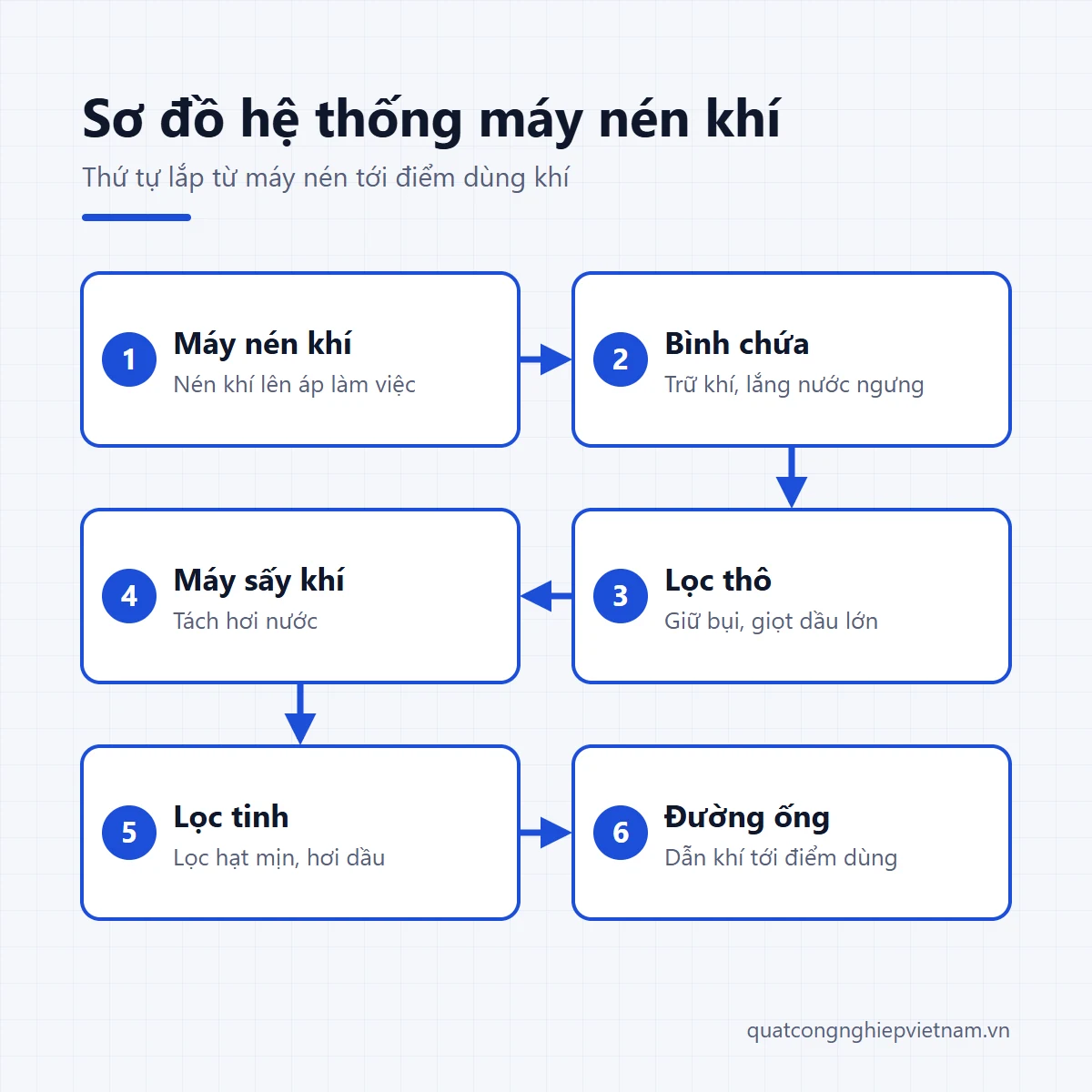

Sơ đồ hệ thống máy nén khí đầy đủ
Một hệ thống khí nén hoàn chỉnh gồm 6 cụm thiết bị nối tiếp nhau. Máy piston loại nhỏ đã có bình chứa liền thân, nên nhiều xưởng chỉ cần thêm lọc và đường ống. Máy trục vít thì gần như luôn cần đủ cả 6 cụm.
Thứ tự lắp đặt và vai trò từng thiết bị:
- Máy nén khí: hút không khí, nén lên áp làm việc (thường 8 bar, máy cao áp 12,5–16 bar).
- Bình chứa khí nén: trữ khí, giảm dao động áp và để nước ngưng lắng xuống đáy.
- Lọc thô: giữ hạt bụi và giọt dầu lớn trước khi khí vào máy sấy.
- Máy sấy khí: làm lạnh khí để tách hơi nước, tránh nước chảy theo đường ống.
- Lọc tinh: lọc hạt mịn và hơi dầu cho các khâu cần khí sạch (phun sơn, đóng gói thực phẩm).
- Đường ống và điểm dùng: dẫn khí tới máy móc, có van khóa và bộ lọc điều áp ở từng nhánh.
Hai lỗi gặp nhiều nhất ở xưởng là đặt máy sấy trước bình chứa và bỏ qua máy sấy. Đặt máy sấy trước bình chứa thì khí còn nóng, máy sấy quá tải. Bỏ máy sấy thì nước ngưng chảy thẳng vào súng hơi và xi lanh.
Chuẩn bị trước khi lắp đặt máy nén khí
Chọn vị trí đặt máy
Máy nén khí sinh nhiệt liên tục. Một máy trục vít 15 kW thải ra lượng nhiệt gần bằng công suất điện nó tiêu thụ, nên vị trí đặt máy ảnh hưởng trực tiếp tới tuổi thọ dầu và motor.
| Yêu cầu | Máy piston | Máy trục vít |
|---|---|---|
| Khoảng trống quanh máy | Tối thiểu 0,5–0,8 m | Tối thiểu 1 m, phía cửa gió làm mát 1,5 m |
| Nhiệt độ phòng máy | 5–40°C | 5–40°C, nên có quạt hút hoặc ống dẫn khí nóng ra ngoài |
| Nền đặt máy | Phẳng, chịu được trọng lượng máy và bình | Bệ bê tông phẳng, có đệm chống rung |
| Tránh | Nắng, mưa, bụi, hơi hóa chất | Như máy piston, thêm: không đặt chung phòng với lò nhiệt |
Ở xưởng gỗ và xưởng cơ khí, nên đặt máy ở phòng riêng hoặc góc có vách ngăn. Bụi mùn cưa và bụi mài bị hút vào lọc gió sẽ làm tắc lọc chỉ sau vài tuần, máy phải chạy nặng hơn để giữ áp.
Lưu ý an toàn: không đặt máy nén khí ở nơi có hơi dung môi, sơn hoặc bụi dễ cháy. Khí hút vào máy chứa các chất này có thể gây cháy trong buồng nén.
Kiểm tra nguồn điện
Máy piston nhỏ (khoảng 0,75–2,2 kW) chạy được điện 1 pha 220V. Máy dây đai từ khoảng 3 kW trở lên và toàn bộ máy trục vít dùng điện 3 pha 380V. Bảng dưới là mức tham khảo cho motor 3 pha 380V, dây đồng, quãng dây ngắn dưới 30 m:
| Công suất motor | Dòng định mức (A, ước tính) | Tiết diện dây đồng (mm²) | Aptomat tham khảo (A) |
|---|---|---|---|
| 2,2–4 kW (3–5,5 HP) | 5–9 | 2,5 | 16 |
| 5,5–7,5 kW (7,5–10 HP) | 11–15 | 4 | 25–32 |
| 11–15 kW (15–20 HP) | 22–30 | 6–10 | 40–50 |
| 22 kW (30 HP) | 42–45 | 16 | 63–80 |
| 37 kW (50 HP) | 70–72 | 25 | 100 |
Dây dài hơn 30 m hoặc đi trong máng kín thì tăng thêm một cỡ dây. Máy trục vít khởi động sao-tam giác hoặc có biến tần thì aptomat chọn theo hướng dẫn trong tài liệu của từng model. Nếu không chắc, gửi mã máy cho chúng tôi để kỹ thuật tính giúp.
Vật tư cần chuẩn bị
- Đệm chống rung hoặc bu lông neo bệ máy
- Ống mềm chống rung nối từ máy ra đường ống cứng
- Van khóa đầu ra, van an toàn (máy thường có sẵn), van xả nước tự động cho bình chứa
- Ống chính, co, tê, van nhánh; bộ lọc điều áp cho từng điểm dùng
- Dây điện, aptomat, ống luồn dây; dầu máy nén (với máy có dầu)

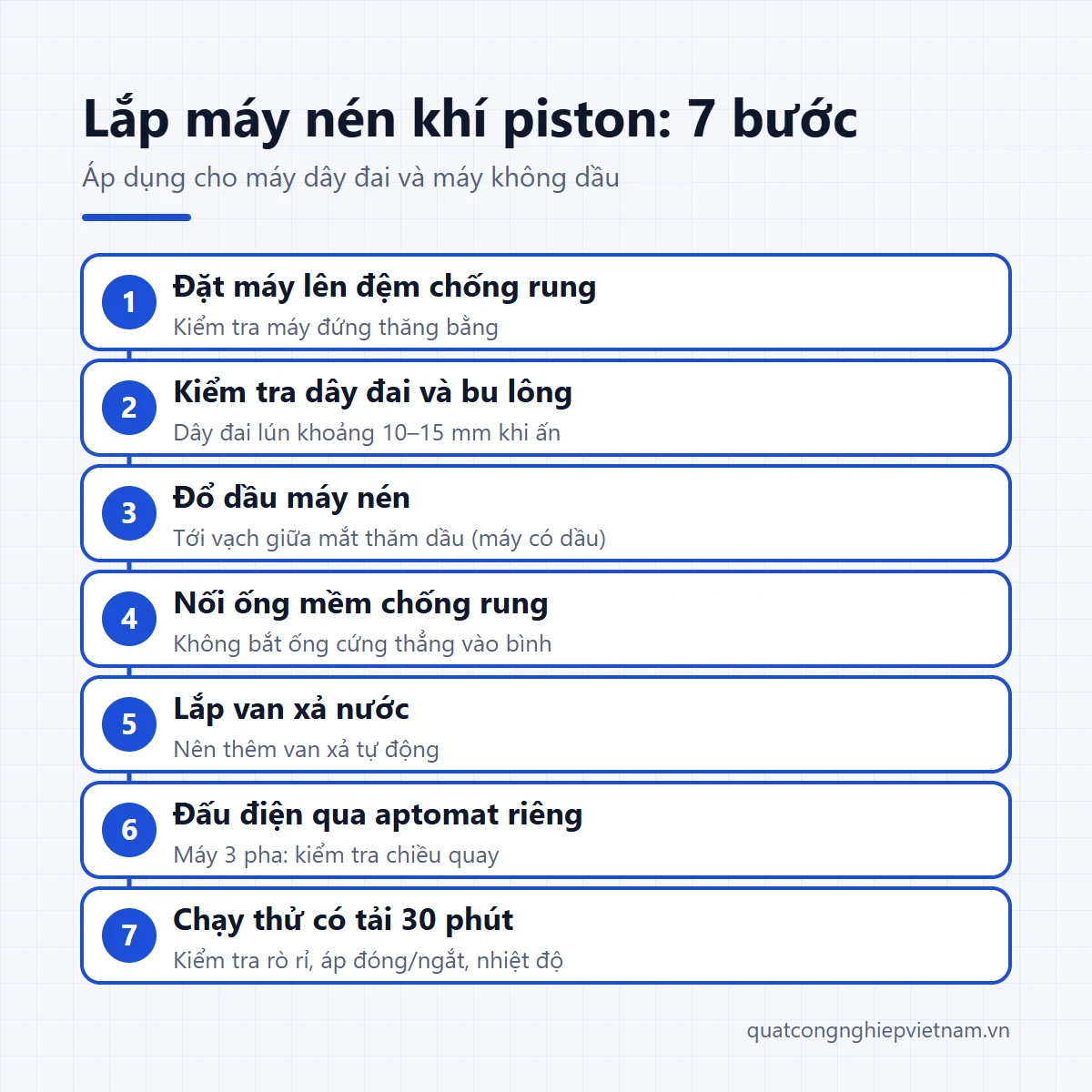

Quy trình lắp đặt máy nén khí piston
Máy piston là loại phổ biến ở xưởng nhỏ và vừa: tiệm sửa xe, xưởng gỗ, xưởng sơn, dây chuyền đóng gói. Dòng Pegasus của SSB có hai nhóm chính: máy dây đai có dầu (ví dụ máy nén khí dây đai DY-V-0.25/8-120L, 250 lít/phút, bình 120 lít) và máy không dầu (ví dụ máy nén khí không dầu DY-OF750x3-120L). Tên model đọc theo quy ước: lưu lượng (m³/phút) / áp làm việc (bar) - dung tích bình (lít).
Các bước lắp đặt:
- Đặt máy lên nền: kê đệm chống rung dưới chân bình, kiểm tra máy đứng thăng bằng.
- Kiểm tra trước khi cấp điện: xem dây đai có đủ căng (ấn giữa dây lún khoảng 10–15 mm), các bu lông không lỏng sau vận chuyển.
- Đổ dầu (máy có dầu): đổ đúng loại dầu máy nén tới vạch giữa mắt thăm dầu. Máy không dầu bỏ qua bước này.
- Nối đường khí ra: từ van đầu ra của bình, đi ống mềm chống rung rồi mới vào ống cứng. Không bắt ống cứng thẳng vào bình, rung sẽ làm nứt ren.
- Lắp van xả nước: van xả tay ở đáy bình có sẵn; nên lắp thêm van xả tự động nếu máy chạy cả ngày.
- Đấu điện: qua aptomat riêng, không cắm chung ổ với máy khác. Máy 3 pha đấu xong phải chạy thử vài giây để xem chiều quay đúng mũi tên trên chụp dây đai.
- Chạy thử: theo danh sách ở phần "Chạy thử và kiểm tra sau lắp đặt".
Máy không dầu như dòng DY-OF phù hợp nơi cần khí sạch: phòng thí nghiệm, nha khoa, đóng gói thực phẩm. Đổi lại, loại này không hợp chạy liên tục nhiều giờ như máy dây đai có dầu. Nếu xưởng dùng khí suốt ca, nên chọn máy dây đai hoặc trục vít.

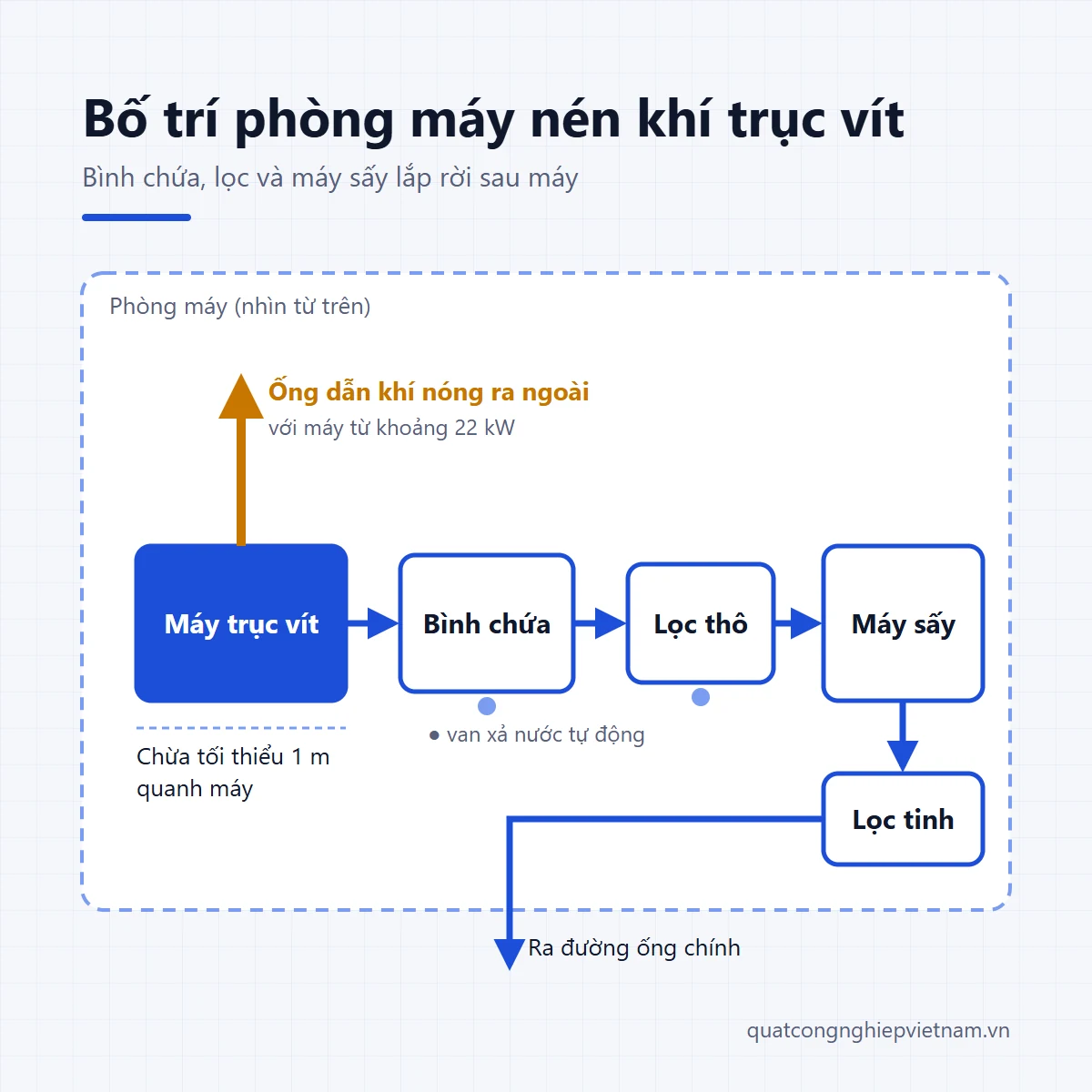

Quy trình lắp đặt máy nén khí trục vít
Máy trục vít dùng cho xưởng cần khí liên tục với lưu lượng lớn: xưởng cơ khí nhiều máy CNC, nhà máy may dùng khí cho máy cắt và bàn ủi hơi, dây chuyền thổi chai. Dòng trục vít Pegasus tại SSB gồm DYBT và DYPM (biến tần), dải 10–175 HP, và dòng trục vít tổ hợp DYCP.
Khác máy piston, máy trục vít thường không có bình chứa liền thân. Bạn cần lắp rời bình chứa, máy sấy và bộ lọc theo đúng thứ tự trong sơ đồ.
Các bước lắp đặt:
- Đặt máy trên bệ: bệ bê tông phẳng, cao hơn sàn 10–15 cm để tránh nước đọng. Chừa khoảng trống như bảng ở phần chuẩn bị.
- Xử lý khí nóng: với máy từ khoảng 22 kW trở lên, làm ống gió dẫn khí nóng từ cửa xả làm mát ra ngoài phòng máy. Không làm bước này thì phòng máy nóng dần, máy báo lỗi nhiệt độ vào giờ trưa.
- Nối máy với bình chứa: dùng ống mềm chống rung, có van khóa và van một chiều.
- Lắp lọc thô, máy sấy, lọc tinh: đặt sau bình chứa. Mỗi cụm có van bypass để bảo trì mà không phải dừng cả hệ thống.
- Lắp van xả nước tự động: ở đáy bình chứa, ở bộ lọc và ở điểm thấp nhất của đường ống.
- Đấu điện: theo tài liệu model; kiểm tra chiều quay trước khi chạy tải. Đầu nén trục vít quay ngược dù chỉ vài chục giây cũng có thể hỏng, nên đừng trông vào việc máy tự báo lỗi pha.
- Kiểm tra dầu và cài đặt áp: xem mức dầu, cài áp đóng và ngắt theo nhu cầu xưởng (thường ngắt ở 8 bar, đóng lại ở 6–7 bar).
Với máy sấy, chọn công suất máy sấy lớn hơn lưu lượng máy nén khoảng 20–30% để bù những ngày nóng ẩm. Ví dụ máy sấy khí nén DYMSK-25 dùng cho máy nén cỡ nhỏ, còn máy trục vít lớn cần các model DYMSK cao hơn.
Thiết kế đường ống khí nén
Đường ống quyết định áp suất ở cuối xưởng. Ống nhỏ quá hoặc dài quá làm tụt áp, khiến chủ xưởng tưởng máy yếu và mua thêm máy, trong khi chỉ cần đổi ống.
Ba nguyên tắc đi ống
- Độ dốc: ống chính dốc 1–2% theo chiều dòng khí, cuối đoạn dốc đặt van xả nước.
- Trích nhánh từ đỉnh ống: nhánh đi lên rồi vòng xuống (kiểu cổ ngỗng) để nước ngưng không chảy vào nhánh.
- Ống vòng cho xưởng lớn: đi ống chính thành vòng khép kín quanh xưởng, khí tới mỗi điểm từ hai phía nên áp đều hơn ống nhánh cụt.
Bảng tra cỡ ống chính theo lưu lượng
Bảng dưới dùng cho áp làm việc khoảng 7–8 bar, tổng chiều dài ống chính đến 100 m, mục tiêu sụt áp từ máy tới điểm dùng xa nhất không quá 0,1 bar:
| Lưu lượng máy (m³/phút) | Ví dụ máy | Cỡ ống chính đề nghị |
|---|---|---|
| Dưới 0,5 | DY-V-0.25, DY-W-0.36 | DN20 (3/4") |
| 0,5–1 | DY-W-0.67, DYD-W-0.9 | DN25 (1") |
| 1–2 | DYD-W-1.6, DYD-W-2.0, trục vít 10 HP | DN32 (1 1/4") |
| 2–4 | Trục vít 20–30 HP | DN40–50 |
| 4–8 | Trục vít 50 HP | DN50–65 |
| Trên 8 | Trục vít 75 HP trở lên | DN65–80, nên làm ống vòng |
Ống dài hơn 100 m hoặc dự tính mở rộng xưởng thì chọn lớn hơn một cỡ. Chênh lệch giá giữa hai cỡ ống liền kề nhỏ hơn nhiều so với tiền điện máy phải chạy thêm để bù áp.
Chọn vật liệu ống
| Vật liệu | Ưu điểm | Nhược điểm | Phù hợp với |
|---|---|---|---|
| Thép mạ kẽm | Rẻ, chịu va đập | Gỉ bên trong theo thời gian, nặng, lắp chậm | Xưởng cơ khí, ngân sách thấp |
| Nhôm chuyên dụng khí nén | Không gỉ, nhẹ, lắp nhanh bằng khớp nối | Giá vật tư cao hơn | Xưởng cần khí sạch, hay thay đổi bố trí |
| PPR chịu áp | Rẻ, không gỉ | Kém chịu nhiệt, không đặt gần đầu ra máy | Nhánh nhỏ, xưởng nhỏ, đoạn xa máy |
Không dùng ống PPR cho đoạn ngay sau máy nén, nơi khí còn nóng. Đoạn này nên dùng ống thép hoặc ống mềm chịu nhiệt.
Chạy thử và kiểm tra sau lắp đặt
Sau khi lắp xong, chạy thử theo bảng dưới trước khi đưa vào sản xuất. Chạy thử nên kéo dài ít nhất 30 phút có tải để máy lên nhiệt độ làm việc.
| Hạng mục | Cách kiểm tra | Đạt khi |
|---|---|---|
| Chiều quay (máy 3 pha) | Chạy vài giây, nhìn puly hoặc quạt làm mát | Đúng mũi tên trên máy |
| Rò rỉ khí | Quét nước xà phòng lên các mối nối | Không có bọt khí |
| Áp đóng và ngắt | Theo dõi đồng hồ áp khi máy tự ngắt và chạy lại | Đúng mức đã cài |
| Van an toàn | Kéo vòng thử của van khi bình có áp | Xả khí rồi đóng kín lại |
| Nhiệt độ | Đọc màn hình hoặc đo đầu nén sau 30 phút | Trong ngưỡng tài liệu model, không báo lỗi |
| Xả nước | Mở van xả bình và lọc | Có nước ra, van đóng kín sau khi xả |
| Áp tại điểm dùng xa nhất | Gắn đồng hồ ở điểm cuối, bật thiết bị dùng khí | Chênh không quá khoảng 0,1–0,3 bar so với đầu máy |
Nếu áp ở cuối xưởng tụt nhiều hơn mức trên, nguyên nhân thường là ống nhỏ, nhiều co gấp hoặc rò ở các khớp nối nhanh. Hãy kiểm tra rò rỉ trước, sau đó mới tính tới đổi ống.
Chưa chắc máy và đường ống của xưởng mình đã đúng cỡ? Gửi số thiết bị dùng khí và sơ đồ xưởng qua Zalo 0987.586.796, kỹ thuật SSB tính lưu lượng và cỡ ống giúp bạn.
7 lỗi thường gặp khi lắp đặt máy nén khí
| Lỗi | Hậu quả | Cách khắc phục |
|---|---|---|
| Đặt máy sát tường, phòng kín | Máy nóng, dầu mau xuống cấp, báo lỗi nhiệt | Chừa khoảng trống, thêm quạt hút hoặc ống dẫn khí nóng ra ngoài |
| Không lắp máy sấy khí | Nước chảy vào súng phun, xi lanh, van điện từ | Lắp máy sấy sau bình chứa, chọn dư 20–30% công suất |
| Ống chính không có độ dốc | Nước đọng trong ống, gỉ ống thép | Đi lại ống dốc 1–2%, thêm van xả ở điểm thấp |
| Ống quá nhỏ so với lưu lượng | Tụt áp ở cuối xưởng, máy chạy liên tục | Tra lại bảng cỡ ống, đổi đoạn ống chính |
| Trích nhánh từ đáy ống | Nước và cặn đi thẳng vào thiết bị | Trích nhánh từ đỉnh ống kiểu cổ ngỗng |
| Đấu ngược pha | Máy không lên áp, hỏng đầu nén với máy trục vít | Đảo 2 trong 3 dây pha, kiểm tra lại chiều quay |
| Bắt ống cứng thẳng vào máy | Rung làm nứt ren, rò khí ở đầu ra | Nối qua đoạn ống mềm chống rung |
Bảo dưỡng sau khi lắp đặt
Lắp đúng mới là một nửa. Máy nén khí chạy bền khi được bảo dưỡng theo lịch:
| Tần suất | Việc cần làm |
|---|---|
| Hằng ngày | Xả nước bình chứa (nếu không có van tự động), xem đồng hồ áp và nhiệt độ |
| Hằng tuần | Kiểm tra mức dầu, vệ sinh lọc gió hút, nghe tiếng lạ |
| Hằng tháng | Kiểm tra độ căng dây đai, rò rỉ trên đường ống, xả nước các bộ lọc |
| Định kỳ theo giờ chạy | Thay dầu, lọc dầu, lọc tách dầu (máy trục vít), lõi lọc đường ống theo tài liệu model |
Mốc thay dầu và lọc khác nhau giữa máy piston và trục vít, và giữa các model. Hãy theo đúng tài liệu đi kèm máy; máy Pegasus mua tại SSB có thời hạn bảo hành riêng theo từng model, bạn hỏi trước khi đặt để nhận chính sách bằng văn bản.
Câu hỏi thường gặp
Máy nén khí đặt trong nhà xưởng được không?
Được, miễn là có khoảng trống quanh máy, phòng không quá 40°C và không có bụi dày hoặc hơi dung môi. Máy trục vít công suất lớn nên đặt ở phòng riêng có quạt hút hoặc ống dẫn khí nóng ra ngoài.
Có bắt buộc phải lắp máy sấy khí không?
Không bắt buộc với máy piston nhỏ dùng cho bơm hơi, vặn ốc. Với phun sơn, máy CNC, xi lanh khí nén và máy trục vít chạy cả ca thì nên lắp, vì nước ngưng sẽ làm hỏng thiết bị và sản phẩm.
Máy nén khí 3 pha cần dây điện bao nhiêu?
Tùy công suất motor và chiều dài dây. Ví dụ motor 5,5–7,5 kW thường dùng dây đồng 4 mm², motor 15 kW dùng 6–10 mm². Xem bảng ở phần chuẩn bị nguồn điện và đối chiếu tài liệu model.
Bao lâu xả nước bình chứa một lần?
Mỗi ngày ít nhất một lần nếu xả tay. Xưởng chạy nhiều ca hoặc ở nơi độ ẩm cao nên lắp van xả tự động.
Tóm lại: lắp máy nén khí theo 5 bước
- Chọn vị trí thoáng, đủ khoảng trống, dưới 40°C.
- Nối đúng thứ tự: máy nén → bình chứa → lọc thô → máy sấy → lọc tinh → đường ống.
- Chọn cỡ ống theo lưu lượng, đi dốc 1–2%, trích nhánh từ đỉnh ống.
- Đấu điện qua aptomat riêng, kiểm tra chiều quay máy 3 pha.
- Chạy thử có tải 30 phút theo bảng kiểm tra, rồi bảo dưỡng theo lịch.
