Phân loại quạt ly tâm theo cột áp và đặc điểm kỹ thuật

Quạt ly tâm đóng vai trò không thể thiếu trong các ngành công nghiệp hiện đại, từ hệ thống thông gió, xử lý bụi cho đến các dây chuyền sản xuất phức tạp. Với nguyên lý hoạt động dựa trên lực ly tâm để tạo ra luồng không khí có áp suất và lưu lượng nhất định, quạt hút ly tâm đã trở thành giải pháp tối ưu cho nhiều ứng dụng công nghiệp đa dạng. Việc phân loại chính xác các loại quạt ly tâm không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn đảm bảo tiết kiệm năng lượng và an toàn trong quá trình sử dụng. Bài viết này sẽ làm rõ hai phương pháp phân loại quan trọng nhất: phân loại theo cột áp (khả năng tạo áp suất) và phân loại theo đặc điểm kỹ thuật bao gồm cơ cấu truyền động cũng như thiết kế cánh quạt. Những thông tin này sẽ hỗ trợ các kỹ sư và người mua hàng đưa ra lựa chọn sản phẩm phù hợp nhất với nhu cầu sử dụng cụ thể của mình.

Phân loại quạt ly tâm theo cột áp

Cột áp, hay còn gọi là Pressure Head, là một trong những thông số kỹ thuật quan trọng nhất của quạt công nghiệp, được đo bằng đơn vị Pascal (Pa). Thông số này quyết định khả năng của quạt ly tâm trong việc đẩy hoặc hút không khí vượt qua các trở ngại như đường ống dài, bộ lọc phức tạp, hay các thiết bị công nghiệp khác. Mối liên hệ trực tiếp giữa cột áp và ứng dụng thực tế rất rõ ràng: cột áp cao sẽ phù hợp cho các hệ thống có trở lực lớn như vận chuyển vật liệu qua đường ống dài, trong khi cột áp thấp thích hợp cho thông gió chung. Dựa trên dải áp suất mà quạt có thể tạo ra, chúng được chia thành bốn cấp độ chính: thấp áp, trung áp, cao áp và siêu cao áp, mỗi loại đều có đặc điểm và ứng dụng riêng biệt.

Cột áp thấp áp

Quạt ly tâm thấp áp được định nghĩa là những loại quạt có khả năng tạo ra cột áp trong khoảng từ 200 Pa đến 1.000 Pa. Đây là dòng sản phẩm phổ biến nhất trong các ứng dụng dân dụng và công nghiệp nhẹ nhờ vào những đặc điểm nổi bật như lưu lượng gió lớn, cột áp tương đối thấp và kết cấu đơn giản, dễ dàng lắp đặt cũng như bảo trì.

Các ứng dụng chính của quạt hút ly tâm thấp áp bao gồm:

  • Thông gió và làm mát cho nhà xưởng, tầng hầm: Tạo lưu thông không khí trong các không gian rộng lớn, đảm bảo môi trường làm việc thoải mái và an toàn cho người lao động
  • Cấp khí tươi cho các tòa nhà thương mại và dân dụng: Đưa không khí sạch từ bên ngoài vào bên trong, duy trì chất lượng không khí trong các văn phòng, trung tâm thương mại
  • Sử dụng trong hệ thống điều hòa không khí (HVAC): Phù hợp cho các hệ thống có trở lực thấp, giúp tiết kiệm năng lượng và vận hành êm ái

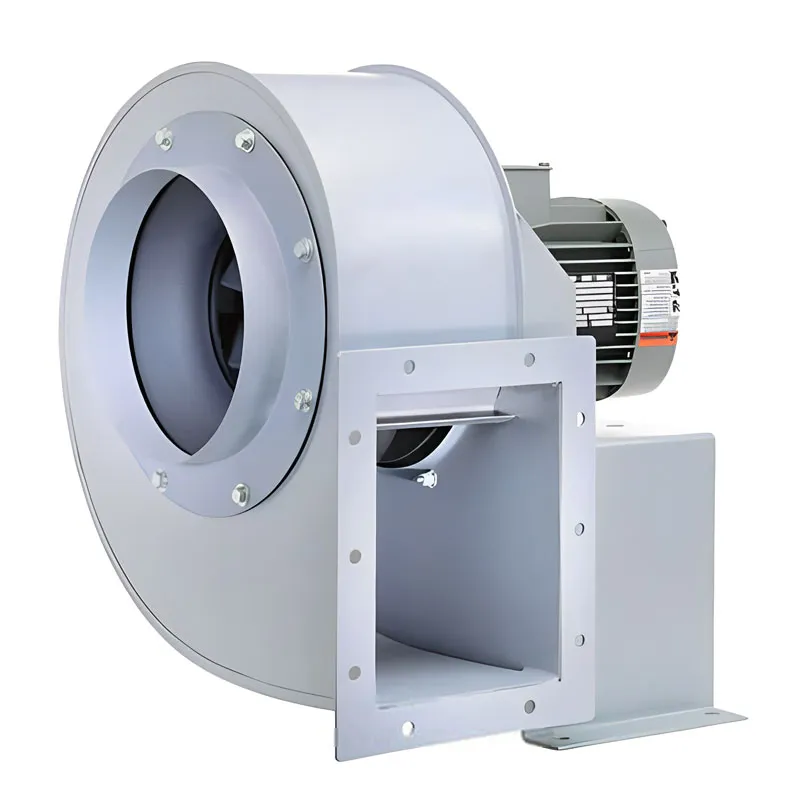

Quạt Ly Tâm Thấp áp
Quạt Ly Tâm Thấp áp

Cột áp trung áp

Quạt ly tâm trung áp đại diện cho một giải pháp cân bằng lý tưởng giữa lưu lượng và áp suất, với dải cột áp thường nằm trong khoảng từ 1.000 Pa đến 3.000 Pa. Loại quạt này có khả năng thắng được trở lực ở mức độ trung bình, đồng thời vẫn duy trì được lưu lượng gió hợp lý cho nhiều ứng dụng công nghiệp.

Những ứng dụng tiêu biểu của quạt ly tâm trung áp:

  • Hút bụi mịn và mạt gỗ trong các xưởng chế biến: Xử lý hiệu quả các hạt bụi nhỏ từ quá trình cắt, gọt, đảm bảo môi trường làm việc sạch sẽ và an toàn
  • Thông gió hút khói cho các lò hơi công nghiệp quy mô nhỏ: Loại bỏ khí thải từ quá trình đốt cháy, bảo vệ môi trường xung quanh
  • Vận chuyển các vật liệu nhẹ trong hệ thống đường ống: Di chuyển nguyên liệu dạng bột, hạt nhỏ qua các đoạn đường ống có độ dài trung bình

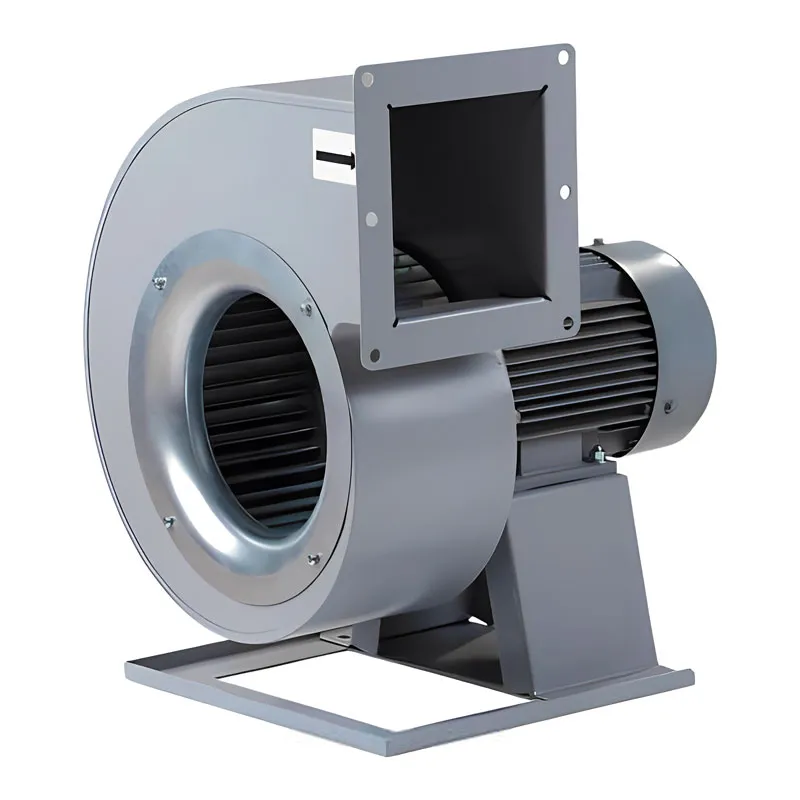

Quạt Ly Tâm Trung áp
Quạt Ly Tâm Trung áp

Cột áp cao áp

Quạt ly tâm cao áp là dòng sản phẩm chuyên dụng được thiết kế cho các ứng dụng đòi hỏi lực hút hoặc đẩy mạnh, với dải cột áp thường nằm trong khoảng từ 3.000 Pa đến 15.000 Pa. Đặc điểm nổi bật của loại quạt này là có cột áp rất cao, tuy nhiên lưu lượng gió thường thấp hơn so với quạt thấp áp cùng kích cỡ. Kết cấu của chúng được thiết kế chắc chắn và bền bỉ để đảm bảo vận hành ổn định trong điều kiện làm việc khắc nghiệt.

Các ứng dụng quan trọng của quạt hút ly tâm cao áp:

  • Vận chuyển nguyên vật liệu nặng trong ngành xi măng và khai khoáng: Sử dụng trong hệ thống vận chuyển khí động để di chuyển xi măng, than đá, quặng sắt qua đường ống dài
  • Cấp khí cho lò đốt và lò nung công nghiệp: Đảm bảo cung cấp đủ lượng không khí cần thiết cho quá trình đốt cháy hiệu quả ở nhiệt độ cao
  • Xử lý khí thải trong các hệ thống phức tạp: Hoạt động hiệu quả với nhiều bộ lọc, tháp xử lý và các thiết bị có trở lực cao

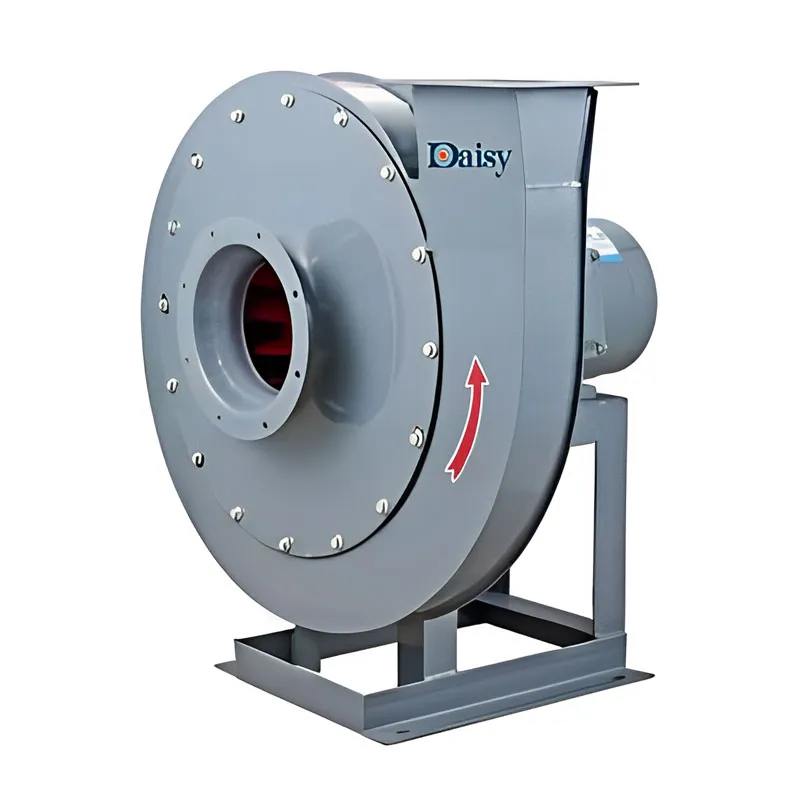

Quạt Ly Tâm Cao áp
Quạt Ly Tâm Cao áp

Cột áp siêu cao áp

Quạt ly tâm siêu cao áp là dòng sản phẩm đặc biệt, được thiết kế dành riêng cho những ứng dụng công nghiệp khắc nghiệt và chuyên biệt nhất với cột áp thường trên 15.000 Pa. Chúng được chế tạo với thiết kế vô cùng chắc chắn, sử dụng vật liệu cao cấp và động cơ có công suất cực lớn để đảm bảo hoạt động ổn định trong điều kiện áp suất cực kỳ cao.

Các ứng dụng đặc thù của quạt siêu cao áp:

  • Ngành công nghiệp hóa chất và luyện kim: Xử lý các chất khí ăn mòn, nhiệt độ cao trong quá trình sản xuất hóa chất và luyện kim
  • Dây chuyền sản xuất xi măng và thủy tinh: Vận chuyển nguyên liệu qua các hệ thống có áp suất cực cao
  • Các ứng dụng đặc thù trong công nghiệp nặng: Phục vụ những nhu cầu riêng biệt đòi hỏi áp suất vượt trội

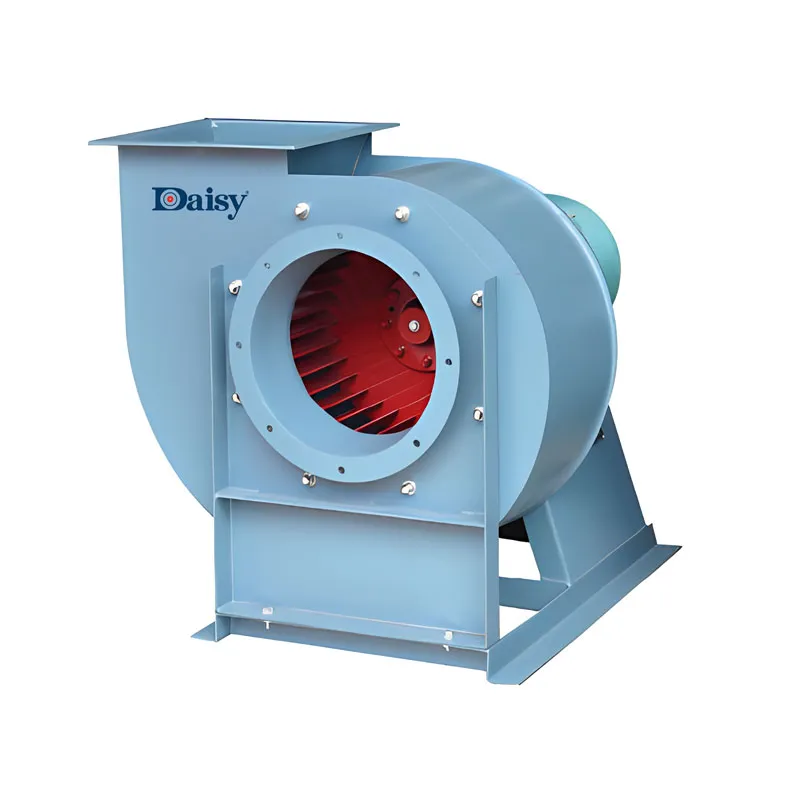

Quạt Ly Tâm Siêu Cao áp
Quạt Ly Tâm Siêu Cao áp

Phân loại quạt ly tâm theo đặc điểm kỹ thuật

Chuyển từ việc phân loại theo hiệu suất (cột áp), việc hiểu rõ đặc điểm kỹ thuật về mặt cấu tạo cơ khí cũng vô cùng quan trọng. Các đặc điểm về cấu tạo sẽ ảnh hưởng trực tiếp đến hiệu quả vận hành, độ bền, yêu cầu bảo trì và khả năng ứng dụng của quạt ly tâm trong các môi trường khác nhau. Hai đặc điểm kỹ thuật chính cần được phân tích kỹ lưỡng là cơ cấu truyền động và thiết kế cánh quạt. Việc hiểu rõ hai yếu tố này sẽ giúp tối ưu hóa lựa chọn quạt hút ly tâm cho từng môi trường làm việc cụ thể, bao gồm những môi trường có nhiệt độ cao, nhiều bụi bẩn, hoặc yêu cầu hiệu suất năng lượng cao. Sự lựa chọn đúng đắn sẽ đảm bảo vận hành ổn định, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị.

Theo cơ cấu truyền động

Quạt ly tâm có hai cơ cấu truyền động chính là truyền động trực tiếp và truyền động gián tiếp qua dây đai. Lựa chọn giữa hai cơ cấu này sẽ ảnh hưởng đến tốc độ quạt, khả năng bảo trì và vị trí đặt động cơ, từ đó quyết định hiệu quả sử dụng trong các điều kiện làm việc khác nhau.

Truyền động trực tiếp (Direct Drive) là hệ thống mà cánh quạt được gắn thẳng vào trục động cơ, tạo thành một khối thống nhất. Ưu điểm nổi bật của hệ thống này bao gồm kích thước gọn nhẹ, hiệu suất cao do không có tổn hao năng lượng qua bộ truyền trung gian, và số lượng bộ phận cần bảo trì ít hơn đáng kể. Tuy nhiên, nhược điểm của truyền động trực tiếp là tốc độ quạt bị cố định theo tốc độ động cơ, khó điều chỉnh, và động cơ phải nằm trong luồng không khí nên không phù hợp với môi trường có khí nóng hoặc ăn mòn.

Truyền động gián tiếp (Belt Drive) sử dụng hệ thống động cơ và trục quạt tách rời, được kết nối thông qua dây đai và puly. Ưu điểm quan trọng của hệ thống này là khả năng dễ dàng điều chỉnh tốc độ quạt bằng cách thay đổi tỷ số puly, động cơ được đặt ngoài luồng khí nên phù hợp với môi trường khắc nghiệt, và có thể đạt được công suất lớn một cách hiệu quả. Nhược điểm bao gồm kích thước cồng kềnh hơn, hiệu suất thấp hơn do hiện tượng trượt đai, và yêu cầu bảo trì dây đai định kỳ để đảm bảo hiệu quả vận hành.

Trục Và Cơ Cấu Truyền động
Trục Và Cơ Cấu Truyền động

Theo thiết kế cánh quạt

Cánh quạt (impeller) được coi là "trái tim" của quạt ly tâm, và hình dạng thiết kế của nó quyết định đến các đặc tính quan trọng như hiệu suất năng lượng, mức độ ồn, và khả năng xử lý vật liệu rắn có trong luồng không khí. Có ba loại thiết kế cánh quạt chính được sử dụng phổ biến trong công nghiệp.

Cánh cong về phía trước (Forward-Curved Blades) có hình dáng đặc trưng giống như "lồng sóc" với các cánh được cong theo chiều quay của quạt. Loại cánh này có đặc điểm tạo áp suất thấp nhưng lưu lượng lớn ở tốc độ quay thấp, tuy nhiên có mức độ ồn tương đối cao và không phù hợp để xử lý không khí có nhiều bụi bẩn. Chúng thường được sử dụng trong các hệ thống HVAC dân dụng và thương mại.

Cánh cong về phía sau (Backward-Curved/Inclined Blades) có thiết kế cánh được cong hoặc nghiêng ngược chiều quay của quạt. Đây là loại cánh có hiệu suất năng lượng cao nhất, mức độ ồn thấp, và có đặc tính công suất không quá tải (non-overloading) rất quan trọng trong vận hành an toàn. Loại cánh này phù hợp cho không khí sạch và các ứng dụng yêu cầu hiệu quả năng lượng cao như trong các nhà máy sản xuất hiện đại.

Cánh thẳng (Radial Blades) có hình dáng đặc trưng như bánh xe guồng nước với các cánh được bố trí theo hướng xuyên tâm. Mặc dù hiệu suất năng lượng thấp hơn so với các loại cánh khác, nhưng cánh thẳng có kết cấu vô cùng chắc chắn và khả năng tự làm sạch tuyệt vời. Đây là lựa chọn tối ưu nhất để vận chuyển vật liệu rắn và xử lý không khí có nhiều bụi bẩn, ăn mòn trong các ngành công nghiệp nặng.

Cánh Quạt Ly Tâm
Cánh Quạt Ly Tâm

Việc hiểu rõ các phương pháp phân loại quạt ly tâm theo cột áp và đặc điểm kỹ thuật sẽ giúp người sử dụng đưa ra quyết định đúng đắn, đảm bảo hiệu quả vận hành tối ưu và tiết kiệm chi phí trong dài hạn.
