Tìm hiểu nguyên lý khí động học của quạt ly tâm

Trong thế giới công nghiệp hiện đại và các hệ thống thông gió dân dụng, quạt ly tâm đã trở thành một thiết bị không thể thiếu với vai trò quan trọng trong việc tạo ra dòng khí hiệu quả và ổn định. Khác với các loại quạt truyền thống, quạt hút ly tâm hoạt động dựa trên những nguyên lý khí động học phức tạp và tinh vi, tạo nên khả năng vận chuyển không khí với áp suất cao và lưu lượng lớn.

Hiệu suất vượt trội của quạt ly tâm không chỉ đến từ sức mạnh của động cơ, mà phần lớn được quyết định bởi thiết kế thông minh của hệ thống cánh quạt và vỏ quạt - những yếu tố trực tiếp liên quan đến các định luật khí động học. Việc hiểu rõ nguyên lý hoạt động này không chỉ giúp các kỹ sư thiết kế ra những sản phẩm tối ưu, mà còn hỗ trợ người sử dụng trong việc lựa chọn và vận hành quạt một cách hiệu quả nhất.

Bài viết này sẽ đưa bạn đọc khám phá sâu về nguyên lý khí động học của quạt ly tâm, từ cơ chế hoạt động cơ bản đến những yếu tố ảnh hưởng đến hiệu suất, cùng với các ứng dụng thực tế trong thiết kế và tối ưu hóa hệ thống quạt hiện đại.

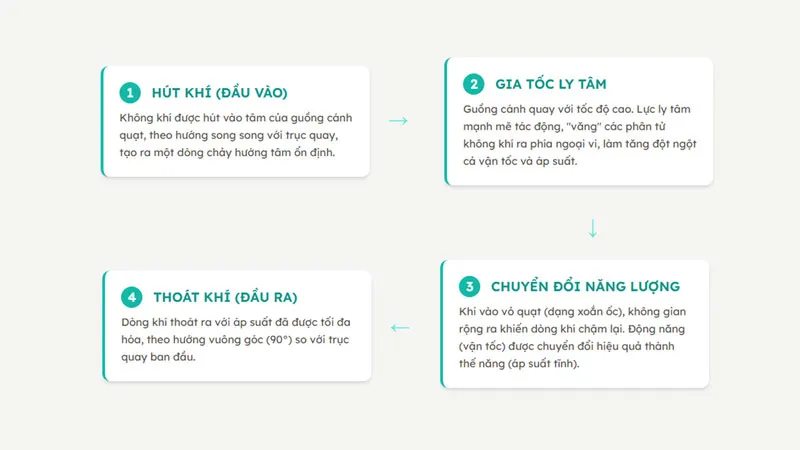

Nguyên lý khí động học của quạt ly tâm

Nguyên lý hoạt động của quạt ly tâm dựa trên việc khai thác lực ly tâm để tạo ra dòng khí, hoàn toàn khác biệt so với cơ chế hoạt động của quạt hướng trục truyền thống. Quá trình này bắt đầu khi không khí được hút vào phần trung tâm của guồng cánh quạt theo hướng song song với trục quay, tạo nên một dòng chảy hướng tâm ban đầu.

Khi guồng cánh bắt đầu quay với tốc độ cao, không khí bên trong sẽ chịu tác động mạnh mẽ của lực ly tâm. Lực này đẩy các phân tử không khí từ vùng trung tâm ra phía ngoại vi của guồng cánh, tạo ra sự gia tăng đáng kể về cả vận tốc và áp suất tĩnh. Quá trình chuyển đổi năng lượng này là cốt lõi của hoạt động quạt hút ly tâm, trong đó động năng (năng lượng chuyển động) được chuyển đổi thành thế năng (áp suất) một cách hiệu quả.

Khi không khí di chuyển qua các lá cánh và tiếp tục vào vỏ quạt có thiết kế dạng xoắn ốc, quá trình chuyển đổi năng lượng tiếp tục diễn ra. Vỏ quạt được thiết kế đặc biệt để tăng dần diện tích mặt cắt theo hướng chuyển động của dòng khí, giúp giảm vận tốc và tăng áp suất tĩnh tối đa. Điều đặc biệt quan trọng là dòng khí đầu ra của quạt ly tâm luôn có hướng vuông góc (90 độ) so với trục quay, đây chính là đặc tính ly tâm tạo nên tên gọi của loại quạt này.

Toàn bộ quá trình có thể được mô tả thông qua các khái niệm khoa học như tam giác vận tốc, trong đó vận tốc tuyệt đối của không khí là tổng hợp của vận tốc tương đối và vận tốc mang theo của cánh quạt. Sự hiểu biết về các mối quan hệ này là nền tảng để tối ưu hóa thiết kế và vận hành quạt ly tâm trong các ứng dụng thực tế.

Cấu tạo khí động học của cánh quạt ly tâm

Thiết kế hình dạng và góc độ của cánh quạt là yếu tố quyết định trực tiếp đến đặc tính dòng chảy và hiệu suất khí động học tổng thể của quạt ly tâm. Mỗi loại cánh quạt được phát triển và tối ưu hóa cho những ứng dụng cụ thể, với những ưu thế và hạn chế riêng biệt về mặt khí động học. Việc lựa chọn đúng loại cánh quạt không chỉ ảnh hưởng đến hiệu suất mà còn quyết định đến tuổi thọ và chi phí vận hành của toàn bộ hệ thống.

Cánh cong về phía trước (Forward-curved blades) được đặc trưng bởi thiết kế các lá cánh cong theo chiều quay của guồng quạt. Từ góc độ khí động học, loại cánh này có khả năng tạo ra lưu lượng không khí lớn và vận tốc đầu ra cao ngay cả khi hoạt động ở tốc độ quay thấp. Điều này làm cho chúng trở nên lý tưởng cho các ứng dụng cần di chuyển khối lượng lớn không khí sạch với yêu cầu áp suất không quá cao, như hệ thống thông gió chung hoặc điều hòa không khí. Tuy nhiên, nhược điểm chính của loại cánh này là hiệu suất tương đối thấp so với các thiết kế khác và có xu hướng tiêu thụ nhiều năng lượng hơn khi áp suất hệ thống tăng cao.

Cánh nghiêng về phía sau (Backward-inclined/curved blades) có cấu trúc ngược lại, với các lá cánh được thiết kế cong hoặc nghiêng ngược chiều quay của guồng quạt. Đây được coi là thiết kế tối ưu nhất về mặt khí động học trong ba loại chính. Đặc tính nổi bật của loại cánh này là khả năng hoạt động ổn định mà không bị quá tải công suất, đồng thời tạo ra áp suất cao hơn so với cánh cong về phía trước. Hiệu suất năng lượng của loại cánh này là cao nhất, giúp tiết kiệm chi phí vận hành đáng kể trong thời gian dài. Vì những ưu điểm này, cánh nghiêng về phía sau thường được lựa chọn cho các ứng dụng đòi hỏi hiệu suất cao và vận hành liên tục như trong các hệ thống thông gió công nghiệp.

Cánh phẳng hướng tâm (Radial blades) có cấu trúc đơn giản nhất với các lá cánh thẳng được bố trí hướng ra từ tâm guồng quạt. Từ góc độ khí động học, loại cánh này không tạo ra hiệu suất cao nhất nhưng có những ưu điểm vượt trội trong các điều kiện khắc nghiệt. Cấu trúc chắc chắn và khả năng tự làm sạch tốt làm cho chúng trở thành lựa chọn lý tưởng cho các ứng dụng vận chuyển không khí có chứa nhiều bụi bẩn, các hạt vật liệu hoặc trong môi trường ăn mòn. Mặc dù hiệu suất chỉ ở mức trung bình, độ bền cao và khả năng bảo trì dễ dàng của loại cánh này làm cho chúng trở nên không thể thay thế trong nhiều ứng dụng công nghiệp đặc biệt.

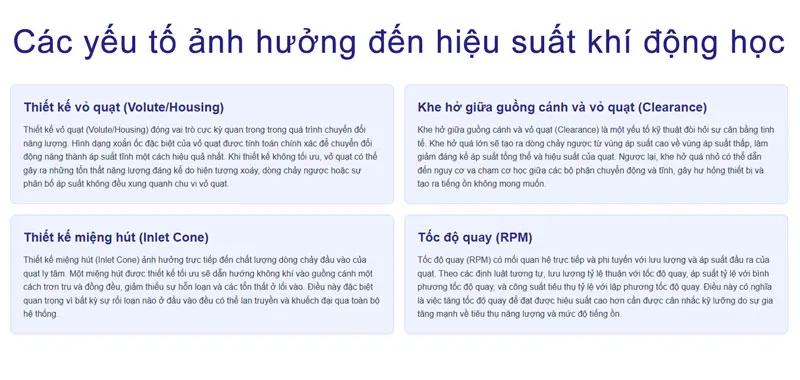

Các yếu tố ảnh hưởng đến hiệu suất khí động học

Hiệu suất khí động học của quạt hút ly tâm không chỉ phụ thuộc vào thiết kế cánh quạt mà còn bị ảnh hưởng bởi một hệ thống các yếu tố phức tạp khác liên quan đến cấu trúc tổng thể và điều kiện vận hành. Việc tối ưu hóa đồng bộ tất cả các yếu tố này là chìa khóa để đạt được hiệu quả cao nhất trong quá trình vận hành, đồng thời đảm bảo tuổi thọ và độ tin cậy của thiết bị.

Thiết kế vỏ quạt (Volute/Housing) đóng vai trò cực kỳ quan trọng trong quá trình chuyển đổi năng lượng. Hình dạng xoắn ốc đặc biệt của vỏ quạt được tính toán chính xác để chuyển đổi động năng thành áp suất tĩnh một cách hiệu quả nhất. Khi thiết kế không tối ưu, vỏ quạt có thể gây ra những tổn thất năng lượng đáng kể do hiện tượng xoáy, dòng chảy ngược hoặc sự phân bố áp suất không đều xung quanh chu vi vỏ quạt.

Khe hở giữa guồng cánh và vỏ quạt (Clearance) là một yếu tố kỹ thuật đòi hỏi sự cân bằng tinh tế. Khe hở quá lớn sẽ tạo ra dòng chảy ngược từ vùng áp suất cao về vùng áp suất thấp, làm giảm đáng kể áp suất tổng thể và hiệu suất của quạt. Ngược lại, khe hở quá nhỏ có thể dẫn đến nguy cơ va chạm cơ học giữa các bộ phận chuyển động và tĩnh, gây hư hỏng thiết bị và tạo ra tiếng ồn không mong muốn.

Thiết kế miệng hút (Inlet Cone) ảnh hưởng trực tiếp đến chất lượng dòng chảy đầu vào của quạt ly tâm. Một miệng hút được thiết kế tối ưu sẽ dẫn hướng không khí vào guồng cánh một cách trơn tru và đồng đều, giảm thiểu sự hỗn loạn và các tổn thất ở lối vào. Điều này đặc biệt quan trọng vì bất kỳ sự rối loạn nào ở đầu vào đều có thể lan truyền và khuếch đại qua toàn bộ hệ thống.

Tốc độ quay (RPM) có mối quan hệ trực tiếp và phi tuyến với lưu lượng và áp suất đầu ra của quạt. Theo các định luật tương tự, lưu lượng tỷ lệ thuận với tốc độ quay, áp suất tỷ lệ với bình phương tốc độ quay, và công suất tiêu thụ tỷ lệ với lập phương tốc độ quay. Điều này có nghĩa là việc tăng tốc độ quay để đạt được hiệu suất cao hơn cần được cân nhắc kỹ lưỡng do sự gia tăng mạnh về tiêu thụ năng lượng và mức độ tiếng ồn.

Các điều kiện môi trường như nhiệt độ, độ cao và độ ẩm cũng ảnh hưởng đáng kể đến hiệu suất khí động học thông qua sự thay đổi mật độ không khí. Khi mật độ không khí giảm (do nhiệt độ tăng hoặc độ cao lớn), công suất yêu cầu để đạt được cùng một lưu lượng sẽ giảm, nhưng áp suất tạo ra cũng sẽ giảm theo. Điều này đòi hỏi việc điều chỉnh và hiệu chuẩn phù hợp cho từng điều kiện vận hành cụ thể.

Ứng dụng của khí động học trong thiết kế quạt ly tâm

Những nguyên lý khí động học đã được thảo luận không chỉ là kiến thức lý thuyết mà còn được ứng dụng một cách trực tiếp và hiệu quả trong quá trình thiết kế, phát triển và tối ưu hóa quạt ly tâm hiện đại. Sự kết hợp giữa hiểu biết sâu sắc về khí động học và các công cụ công nghệ tiên tiến đã mở ra những khả năng mới trong việc tạo ra các sản phẩm có hiệu suất vượt trội và đáp ứng được những yêu cầu ngày càng khắt khe của thị trường.

Mô phỏng Động lực học chất lưu tính toán (CFD - Computational Fluid Dynamics) đã trở thành công cụ không thể thiếu trong ngành thiết kế quạt hút ly tâm. Thông qua CFD, các kỹ sư có thể tạo ra mô hình số chi tiết về dòng chảy không khí bên trong quạt trước khi tiến hành chế tạo thực tế. Công nghệ này cho phép trực quan hóa những vùng có dòng chảy rối, các khu vực có áp suất thấp hoặc cao bất thường, và xác định chính xác những điểm gây tổn thất năng lượng. Dựa trên kết quả mô phỏng, các thiết kế có thể được điều chỉnh và tối ưu hóa một cách chính xác, từ việc thay đổi góc độ và hình dạng cánh quạt đến việc tinh chỉnh cấu trúc vỏ quạt, tất cả nhằm đạt được hiệu suất tối đa.

Xu hướng tối ưu hóa hình dạng cánh quạt đã chuyển từ việc sử dụng các tấm kim loại phẳng đơn giản sang các thiết kế airfoil phức tạp hơn. Các cánh quạt có biên dạng airfoil, tương tự như cánh máy bay, được thiết kế để tạo ra lực nâng và giảm thiểu lực cản khi tương tác với dòng không khí. Điều này không chỉ giúp tăng đáng kể hiệu suất năng lượng mà còn góp phần giảm thiểu tiếng ồn trong quá trình vận hành, tạo ra môi trường làm việc thoải mái hơn.

Việc thiết kế giảm tiếng ồn đã trở thành một ưu tiên hàng đầu trong phát triển sản phẩm hiện đại. Các nguyên lý khí động học được ứng dụng để xác định và kiểm soát những nguồn gây ra tiếng ồn chính, bao gồm sự tương tác giữa dòng chảy và mép cánh quạt, hiện tượng hỗn loạn trong dòng chảy, và các rung động cơ học. Thông qua việc tối ưu hóa thiết kế dựa trên hiểu biết khí động học, các nhà sản xuất có thể tạo ra những sản phẩm vận hành êm ái mà vẫn duy trì hiệu suất cao.

Cuối cùng, việc ứng dụng kiến thức khí động học trong việc lựa chọn quạt cho các ứng dụng cụ thể đã trở nên tinh vi và chính xác hơn bao giờ hết. Dựa trên sự hiểu biết sâu sắc về đặc tính của từng loại cánh quạt và các yếu tố ảnh hưởng đến hiệu suất, các chuyên gia có thể đưa ra những khuyến nghị chính xác về loại quạt phù hợp nhất - từ cánh cong về phía trước cho ứng dụng lưu lượng lớn đến cánh nghiêng về phía sau cho hiệu suất cao, hay cánh hướng tâm cho môi trường khắc nghiệt. Điều này đảm bảo rằng mỗi hệ thống được thiết kế không chỉ đáp ứng yêu cầu kỹ thuật mà còn tối ưu về mặt kinh tế và bền vững trong dài hạn.
