Tính toán thiết kế quạt ly tâm chính xác

Quạt ly tâm đóng vai trò không thể thiếu trong các ngành công nghiệp hiện đại, từ hệ thống hút bụi trong nhà máy xi măng, thông gió trong hầm mỏ cho đến làm mát thiết bị trong các trung tâm dữ liệu. Với cơ chế hoạt động dựa trên lực ly tâm để tăng áp suất và tạo lưu lượng không khí, quạt ly tâm có khả năng tạo ra áp suất cao hơn đáng kể so với quạt trục, đặc biệt phù hợp cho các ứng dụng yêu cầu vượt qua trở lực lớn của hệ thống đường ống.

Tuy nhiên, để quạt hút ly tâm hoạt động hiệu quả, tiết kiệm năng lượng và có tuổi thọ cao, việc tính toán thiết kế chính xác ngay từ khâu đầu là yếu tố tiên quyết. Một thiết kế sai lệch có thể dẫn đến hàng loạt hậu quả nghiêm trọng: lãng phí năng lượng do hiệu suất thấp, không đáp ứng được yêu cầu lưu lượng và áp suất của hệ thống, gây ra tiếng ồn và rung động vượt mức cho phép, thậm chí còn làm giảm đáng kể tuổi thọ của động cơ và các chi tiết quay.

Bài viết này sẽ cung cấp một hướng dẫn toàn diện về tính toán thiết kế quạt ly tâm, từ việc xác định các thông số đầu vào cơ bản, áp dụng các công thức tính toán chính xác, cho đến quy trình thiết kế chi tiết theo 7 bước được chuẩn hóa. Ngoài ra, chúng ta cũng sẽ đi sâu phân tích những sai lầm phổ biến trong thực tế và các công cụ phần mềm hiện đại hỗ trợ tối ưu hóa thiết kế.

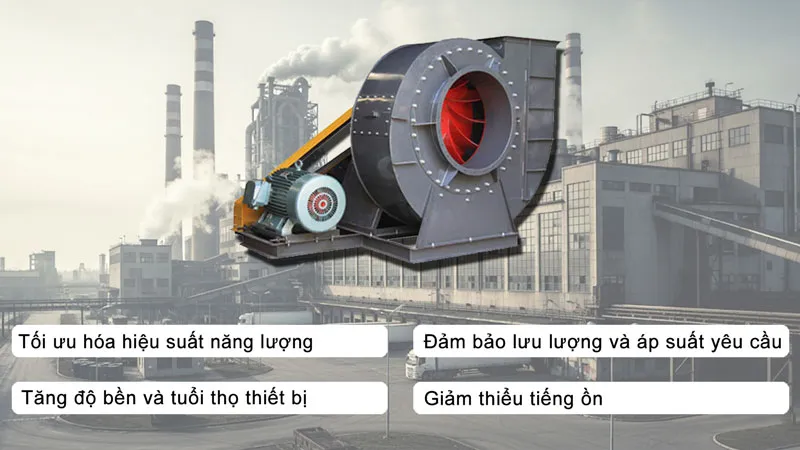

Tầm quan trọng của việc thiết kế chính xác

Tại sao việc tính toán thiết kế chính xác lại quan trọng đến vậy đối với hiệu suất vận hành của quạt ly tâm? Câu trả lời nằm ở mối liên hệ mật thiết giữa các thông số hình học của quạt và đặc tính hoạt động của nó. Phần này sẽ đi sâu phân tích những lợi ích thiết thực mà một thiết kế chính xác mang lại.

Tối ưu hóa hiệu suất năng lượng là lợi ích rõ ràng nhất của việc thiết kế chính xác. Mối quan hệ giữa thiết kế khí động học và mức tiêu thụ điện năng tuân theo các quy luật vật lý nghiêm ngặt. Khi một quạt hút ly tâm được thiết kế chính xác, nó sẽ hoạt động tại điểm hiệu suất tốt nhất (Best Efficiency Point - BEP), nơi tỷ lệ giữa năng lượng đầu ra hữu ích và năng lượng đầu vào đạt giá trị cao nhất. Điều này có nghĩa là cùng một lượng điện năng tiêu thụ, quạt sẽ tạo ra lưu lượng và áp suất cao hơn, hoặc ngược lại, để đạt được cùng một yêu cầu về lưu lượng và áp suất, quạt sẽ tiêu thụ ít điện năng hơn.

Đảm bảo lưu lượng và áp suất yêu cầu là yếu tố quyết định sự thành công của hệ thống. Việc tính toán sai có thể dẫn đến hai tình huống nghiêm trọng: quạt không cung cấp đủ lưu lượng gió cần thiết cho quá trình sản xuất, hoặc không thể thắng được trở lực của hệ thống đường ống. Trong trường hợp đầu tiên, hệ thống không thể hoạt động đúng chức năng, trong trường hợp thứ hai, quạt có thể bị quá tải và hỏng hóc sớm.

Tăng độ bền và tuổi thọ thiết bị là một lợi ích dài hạn không thể bỏ qua. Thiết kế đúng giúp giảm thiểu rung động thông qua việc cân bằng động tốt hơn, phân bố đều tải trọng lên ổ bi và động cơ, từ đó kéo dài đáng kể thời gian sử dụng của toàn bộ hệ thống. Một thiết kế cân đối về mặt khí động học cũng giúp giảm các lực bất thường tác động lên guồng cánh, tránh hiện tượng mỏi vật liệu.

Giảm thiểu tiếng ồn là yêu cầu ngày càng khắt khe trong môi trường làm việc hiện đại. Nguồn gốc tiếng ồn trong quạt ly tâm bao gồm cả yếu tố khí động học và cơ khí. Về mặt khí động học, tiếng ồn phát sinh từ sự tương tác giữa dòng khí và các bề mặt cánh quạt, cũng như hiện tượng tách dòng và xoáy. Thiết kế chính xác giúp dòng khí di chuyển mượt mà hơn, giảm thiểu các vùng nhiễu loạn và xoáy cục bộ, qua đó giảm đáng kể tiếng ồn phát sinh.

Công thức tính toán thiết kế quạt ly tâm

Đây là phần cốt lõi của bài viết, nơi cung cấp nền tảng lý thuyết và toán học cho việc thiết kế quạt ly tâm. Việc nắm vững các thông số cơ bản và các công thức tính toán này là bước đầu tiên và quan trọng nhất trước khi bắt đầu quy trình thiết kế chi tiết. Những kiến thức này sẽ là "ngôn ngữ chung" giúp kỹ sư thiết kế giao tiếp hiệu quả với các bộ phận khác trong doanh nghiệp.

Các thông số đầu vào cơ bản cần xác định trước khi tính toán

Các thông số đầu vào có thể được ví như những "viên gạch nền móng" của toàn bộ công trình thiết kế quạt hút ly tâm. Việc thu thập và xác định chính xác các thông số này sẽ quyết định tính đúng đắn của mọi bước tính toán về sau. Chúng ta hãy cùng tìm hiểu chi tiết từng thông số quan trọng.

Lưu lượng (Q) là thể tích không khí mà quạt cần di chuyển qua hệ thống trong một đơn vị thời gian. Đây là thông số quan trọng nhất, thường được biểu thị bằng các đơn vị như m³/h (mét khối trên giờ), m³/s (mét khối trên giây), hoặc CFM (cubic feet per minute) trong hệ đo lường Anh-Mỹ. Việc xác định lưu lượng cần dựa trên nhu cầu thực tế của hệ thống, ví dụ như diện tích nhà xưởng cần thông gió, lượng bụi cần hút trong quá trình sản xuất, hoặc nhiệt lượng cần tản ra từ thiết bị. Cần lưu ý rằng lưu lượng thực tế thường cao hơn lưu lượng tính toán lý thuyết do các yếu tố như rò rỉ và biến động trong quá trình vận hành.

Cột áp (H) hay Tổng áp (Pt) đại diện cho năng lượng mà quạt ly tâm cần truyền cho dòng khí để thắng được toàn bộ trở lực của hệ thống. Đây là khái niệm phức tạp cần được hiểu rõ thông qua việc phân biệt ba thành phần:

• Tĩnh áp (Static Pressure - Ps): áp suất cần thiết để đẩy không khí qua các đường ống, cút, van và các thiết bị khác
• Động áp (Dynamic Pressure - Pd): năng lượng động học của dòng khí tại cửa ra
• Tổng áp được tính theo công thức: Pt = Ps + Pd

Việc tính toán chính xác trở lực đường ống là then chốt để xác định đúng cột áp yêu cầu, bao gồm cả tổn thất ma sát dọc theo đường ống và tổn thất cục bộ tại các phụ kiện.

Môi chất cần vận chuyển ảnh hưởng trực tiếp đến thiết kế và vật liệu chế tạo quạt. Các yếu tố cần xem xét bao gồm nhiệt độ môi chất (ảnh hưởng đến khối lượng riêng và độ nhớt), độ ẩm (có thể gây ăn mòn hoặc đóng cặn), tính chất hóa học như tính ăn mòn hoặc khả năng cháy nổ của dòng khí. Ví dụ, khi vận chuyển khí nóng, cần tính đến sự giãn nở nhiệt của vật liệu; khi làm việc với môi chất có tính ăn mòn, cần chọn vật liệu inox hoặc có lớp phủ chống ăn mòn đặc biệt.

Điều kiện vận hành bao gồm môi trường lắp đặt (trong nhà hay ngoài trời, ảnh hưởng đến cấp bảo vệ của động cơ), nguồn điện có sẵn (1 pha hay 3 pha, 220V hay 380V), yêu cầu về mức độ ồn tối đa cho phép, và không gian lắp đặt có hạn chế về kích thước hay không. Những thông tin này sẽ quyết định việc lựa chọn loại động cơ, cách bố trí hệ thống truyền động, và thiết kế vỏ bảo vệ.

Công thức tính

Sau khi đã xác định đầy đủ các thông số đầu vào, chúng ta cần áp dụng các công thức cơ bản nhất trong ngành quạt ly tâm để tính toán các kích thước sơ bộ và công suất cần thiết. Điều quan trọng là cần chú ý đến sự đồng nhất của các đơn vị trong công thức để tránh sai số nghiêm trọng.

Công suất hữu ích của quạt (Công suất khí động):

Nhc = (Q × Pt) / 1000  (kW)

Trong đó:

• Q: lưu lượng (m³/s)
• Pt: tổng áp (Pa)
• Nhc: công suất hữu ích (kW)

Công suất này đại diện cho năng lượng hữu ích mà quạt truyền cho dòng khí, chưa tính đến các tổn thất bên trong quạt.

Công suất trên trục quạt:

Ntrục = Nhc / ηq

Trong đó:

• ηq: hiệu suất của quạt (thường từ 0.6 đến 0.85)
• Ntrục: công suất trên trục quạt (kW)

Hiệu suất này phụ thuộc vào nhiều yếu tố như chất lượng gia công bề mặt, độ chính xác lắp ráp, và thiết kế khí động học.

Công suất động cơ cần chọn:

Nđc = (Ntrục × k) / ηtt

Trong đó:

• ηtt: hiệu suất truyền động
  • 0.95-0.98 cho khớp nối trực tiếp
  • 0.92-0.96 cho truyền động dây đai
• k: hệ số an toàn (1.1 - 1.5)
• Nđc: công suất động cơ cần chọn (kW)

Hệ số an toàn cao hơn được áp dụng cho các ứng dụng có tải trọng biến động lớn hoặc làm việc liên tục 24/7.

Quy trình 7 bước tính toán thiết kế quạt ly tâm chi tiết

Sau khi đã có nền tảng lý thuyết vững chắc, phần này sẽ hệ thống hóa toàn bộ kiến thức thành một quy trình 7 bước tuần tự và logic. Việc tuân thủ nghiêm ngặt quy trình này giúp đảm bảo không bỏ sót bất kỳ yếu tố quan trọng nào và thiết kế cuối cùng đạt được sự tối ưu về cả hiệu suất và chi phí.

Quy trình được thiết kế theo nguyên tắc từ tổng thể đến chi tiết, từ định tính đến định lượng. Mỗi bước đều có mục tiêu cụ thể và tạo ra những thông tin đầu vào cho bước tiếp theo. Bước 1 và 2 tập trung vào việc lựa chọn phương án thiết kế tổng thể. Bước 3, 4, 5 đi sâu vào thiết kế chi tiết các thành phần chính. Bước 6 hoàn thiện việc lựa chọn động cơ. Bước 7 sử dụng công nghệ mô phỏng để kiểm tra và tối ưu hóa thiết kế trước khi chế tạo.

Bước 1: Phân tích yêu cầu và lựa chọn loại quạt sơ bộ

Mục tiêu của bước này là xác định loại quạt ly tâm phù hợp nhất dựa trên các thông số đầu vào đã xác định ở phần trước. Việc lựa chọn đúng loại quạt ngay từ đầu sẽ quyết định hiệu suất và khả năng đáp ứng yêu cầu của toàn bộ hệ thống.

Dựa vào thông số lưu lượng, áp suất và tính chất môi chất, chúng ta có thể lựa chọn một trong ba loại chính: quạt ly tâm cánh cong về phía trước (Forward Curved), cánh thẳng (Radial), và cánh cong về phía sau (Backward Curved). Mỗi loại có những ưu nhược điểm và phạm vi ứng dụng riêng biệt.

Quạt cánh cong về phía trước có ưu điểm là tạo được lưu lượng lớn ở áp suất trung bình với kích thước tương đối nhỏ gọn, thích hợp cho các ứng dụng thông gió chung, điều hòa không khí. Tuy nhiên, nhược điểm là hiệu suất thấp hơn và đặc tuyến không ổn định ở vùng làm việc có áp suất cao. Quạt cánh thẳng có khả năng làm việc với môi chất có lẫn bụi bặm, phù hợp cho các ứng dụng công nghiệp nặng, nhưng hiệu suất trung bình và gây tiếng ồn lớn. Quạt cánh cong về phía sau có hiệu suất cao nhất, đặc tuyến ổn định, tiếng ồn thấp, thích hợp cho các ứng dụng yêu cầu tiết kiệm năng lượng và vận hành liên tục.

Bước 2: Xác định các thông số khí động học cơ bản

Bước này tập trung vào việc tính toán "Số vòng quay đặc trưng" (Specific Speed, ns), một thông số quan trọng giúp xác nhận và tinh chỉnh lựa chọn loại quạt ở Bước 1. Số vòng quay đặc trưng là một đại lượng không thứ nguyên đặc trưng cho kiểu dáng khí động học của quạt.

Công thức tính số vòng quay đặc trưng:

ns = (n × √Q) / H^(3/4)

Trong đó:

• n: số vòng quay (rpm)
• Q: lưu lượng (m³/s)
• H: cột áp (m cột nước)
• ns: số vòng quay đặc trưng

Phân loại theo giá trị ns:

• ns < 50: thích hợp cho quạt cánh cong về phía sau
• 50 < ns < 150: cho quạt cánh thẳng
• ns > 150: cho quạt cánh cong về phía trước

Dựa vào giá trị ns tính được, chúng ta có thể khẳng định lại việc lựa chọn loại quạt ở Bước 1 có tối ưu hay cần điều chỉnh. Nếu có sự mâu thuẫn, cần xem xét lại các yêu cầu đầu vào hoặc cân nhắc thay đổi số vòng quay làm việc để đạt được sự phù hợp tốt nhất giữa lý thuyết và thực tế ứng dụng.

Bước 3: Tính toán kích thước guồng cánh (Impeller)

Đây là bước quan trọng và phức tạp nhất trong quá trình thiết kế quạt hút ly tâm. Guồng cánh chính là "trái tim" của quạt, nơi năng lượng từ động cơ được truyền cho dòng khí thông qua các lá cánh. Việc thiết kế chính xác guồng cánh quyết định trực tiếp đến hiệu suất, đặc tuyến làm việc và độ bền của toàn bộ hệ thống.

Các kích thước hình học chính cần tính toán bao gồm đường kính ngoài (D2), đường kính trong (D1), chiều rộng cửa vào (b1), và chiều rộng cửa ra (b2). Mối quan hệ giữa các kích thước này với lưu lượng và áp suất tuân theo các định luật bảo toàn khối lượng và năng lượng.

Công thức tính sơ bộ đường kính ngoài:

D2 = K × √(Q/n)

Trong đó:

• D2: đường kính ngoài guồng cánh (m)
• K: hệ số phụ thuộc vào loại quạt và yêu cầu cột áp
• Q: lưu lượng (m³/s)
• n: số vòng quay (rpm)

Các tỷ lệ thiết kế thông thường:

• D1 = (0.3 ÷ 0.7) × D2 (tùy thuộc vào tỷ số áp suất)
• b1, b2 được xác định từ phương trình liên tục

Việc tối ưu hóa các tỷ lệ này đòi hỏi kinh nghiệm và thường cần kiểm chứng bằng thực nghiệm hoặc mô phỏng CFD. Một thiết kế tốt cần cân bằng giữa hiệu suất cao, kích thước nhỏ gọn và khả năng chế tạo dễ dàng.

Bước 4: Thiết kế biên dạng lá cánh (Blade profile)

Thiết kế biên dạng lá cánh là một nghệ thuật kết hợp giữa khoa học khí động học và kinh nghiệm thực tế. Các thông số chính cần xác định bao gồm góc vào (β1) và góc ra (β2) của cánh quạt, cũng như biên dạng cong của lá cánh.

Phân loại theo góc ra β2:

• β2 > 90°: quạt cánh cong về phía trước (áp suất cao, hiệu suất thấp)
• β2 = 90°: quạt cánh thẳng (cân bằng áp suất và hiệu suất)
• β2 < 90°: quạt cánh cong về phía sau (hiệu suất cao, áp suất thấp hơn)

Góc vào thông thường:

• β1 = 15° ÷ 30° (tùy thuộc tốc độ quay và lưu lượng)

Góc vào β1 được chọn để đảm bảo dòng khí vào quạt một cách mượt mà, không gây ra hiện tượng va đập hoặc tách dòng. Góc ra β2 có ảnh hưởng trực tiếp đến áp suất tạo ra và hiệu suất của quạt.

Biên dạng cánh có thể là cung tròn đơn giản (dễ chế tạo nhưng hiệu suất chưa tối ưu), airfoil (hiệu suất cao nhưng khó gia công), hoặc các dạng biên dạng phức hợp khác. Việc lựa chọn biên dạng cần cân nhắc giữa hiệu suất mong muốn và khả năng chế tạo thực tế của doanh nghiệp.

Bước 5: Tính toán và thiết kế vỏ quạt (Vỏ ốc - Volute)

Vỏ ốc đóng vai trò quan trọng trong việc thu gom không khí từ guồng cánh và chuyển đổi động năng thành tĩnh áp. Thiết kế vỏ ốc ảnh hưởng đáng kể đến hiệu suất tổng thể và đặc tuyến làm việc của quạt ly tâm.

Nguyên lý thiết kế vỏ ốc dựa trên định luật bảo toàn mô-men động lượng. Mặt cắt ngang của vỏ ốc tăng dần theo hướng xoắn ốc để duy trì vận tốc tiếp tuyến không đổi, từ đó tối ưu hóa quá trình chuyển đổi năng lượng.

Công thức tính diện tích mặt cắt vỏ ốc:

A(φ) = (φ/360°) × (Q/Vt)

Trong đó:

• A(φ): diện tích mặt cắt tại góc φ (m²)
• φ: góc quay từ đầu lưỡi (độ)
• Q: lưu lượng thiết kế (m³/s)
• Vt: vận tốc tiếp tuyến mong muốn (m/s)

Lựa chọn vận tốc tiếp tuyến:

• Vt = (0.7 ÷ 0.9) × Vận tốc tại cửa ra guồng cánh

Đường kính họng ra (outlet) cũng rất quan trọng, cần được tính toán để đảm bảo vận tốc ra phù hợp, tránh tổn thất áp suất không cần thiết. Quá nhỏ sẽ gây tổn thất ma sát cao, quá lớn sẽ làm giảm hiệu suất chuyển đổi năng lượng.

Bước 6: Tính toán công suất và lựa chọn động cơ

Với các thiết kế chi tiết ở các bước trước, chúng ta có thể tính toán lại công suất yêu cầu một cách chính xác hơn so với ước tính ban đầu. Việc này rất quan trọng để lựa chọn động cơ phù hợp, tránh tình trạng thiếu công suất hoặc lãng phí do chọn động cơ quá lớn.

Công suất thực tế cần thiết được tính dựa trên hiệu suất dự kiến của thiết kế cụ thể, có tính đến các yếu tố như chất lượng gia công, độ chính xác lắp ráp, và điều kiện vận hành thực tế. Hiệu suất dự kiến có thể ước tính dựa trên kinh nghiệm hoặc so sánh với các thiết kế tương tự đã được thử nghiệm.

Khi lựa chọn động cơ thương mại, cần xem xét không chỉ công suất mà còn cả tốc độ vòng quay (rpm), hiệu suất động cơ (IE2, IE3), cấp bảo vệ (IP54, IP55 cho môi trường bụi bẩn), và khả năng khởi động. Đối với các ứng dụng có yêu cầu điều chỉnh lưu lượng, có thể cân nhắc sử dụng biến tần (inverter) để tiết kiệm năng lượng và tăng tính linh hoạt vận hành.

Bước 7: Kiểm tra và tối ưu hóa thiết kế (sử dụng CFD)

Bước cuối cùng nhưng vô cùng quan trọng là sử dụng Phân tích động lực học chất lưu tính toán (CFD) để kiểm tra và tối ưu hóa thiết kế trước khi chế tạo. CFD cho phép mô phỏng chi tiết dòng chảy không khí bên trong quạt ly tâm, từ đó phát hiện các vấn đề tiềm ẩn mà tính toán lý thuyết có thể bỏ qua.

Phân tích CFD giúp xác định các vùng chảy rối, tách dòng, và xoáy có thể gây tổn thất năng lượng hoặc tiếng ồn. Kết quả mô phỏng cung cấp thông tin chi tiết về phân bố áp suất, vận tốc, và dòng chảy tại mọi điểm bên trong quạt. Dựa vào những thông tin này, kỹ sư có thể tinh chỉnh hình học guồng cánh (điều chỉnh góc cánh, biên dạng), tối ưu hóa thiết kế vỏ ốc, hoặc thay đổi số lượng lá cánh để đạt được hiệu suất tốt nhất.

Việc đầu tư vào mô phỏng CFD ban đầu tuy có chi phí, nhưng sẽ tiết kiệm được rất nhiều thời gian và chi phí so với việc chế tạo và thử nghiệm nhiều mẫu thực tế. Ngoài ra, CFD còn cho phép dự đoán mức tiếng ồn, giúp thiết kế đáp ứng các yêu cầu môi trường ngày càng khắt khe.

Những sai lầm phổ biến khi tính toán và giải pháp khắc phục

Học từ sai lầm của người khác là cách thông minh nhất để rút ngắn thời gian thiết kế và giảm thiểu rủi ro trong quá trình phát triển quạt ly tâm. Phần này sẽ phân tích những lỗi thường gặp nhất trong thực tế thiết kế và đưa ra các giải pháp khắc phục cụ thể.

Ước tính sai trở lực hệ thống là sai lầm phổ biến nhất, thường do việc tính toán không đầy đủ hoặc sử dụng các hệ số kinh nghiệm không phù hợp. Việc ước tính trở lực quá thấp dẫn đến quạt không đủ áp suất hoạt động, ngược lại, ước tính quá cao làm lãng phí năng lượng và chi phí. Giải pháp là sử dụng phần mềm tính toán trở lực đường ống chuyên dụng như Pipe Flow Expert hoặc AFT Fathom, tính toán chi tiết từng thành phần tổn thất bao gồm tổn thất ma sát dọc theo đường ống và tổn thất cục bộ tại các phụ kiện như cút, van, bộ giảm mở rộng. Cần đặc biệt chú ý đến việc tính toán chính xác hệ số ma sát và hệ số tổn thất cục bộ theo các tiêu chuẩn kỹ thuật được công nhận.

Bỏ qua ảnh hưởng của nhiệt độ và khối lượng riêng không khí dẫn đến sai số lớn trong tính toán công suất và lưu lượng thực tế. Nhiều kỹ sư thường sử dụng các giá trị tiêu chuẩn ở điều kiện thường mà không hiệu chỉnh theo điều kiện vận hành thực tế. Giải pháp là luôn hiệu chỉnh các thông số theo điều kiện vận hành cụ thể bằng cách áp dụng phương trình khí lý tưởng:

ρ = PM/(RT)

Trong đó:

• ρ: khối lượng riêng (kg/m³)
• P: áp suất tuyệt đối (Pa)
• M: khối lượng mol (kg/mol)
• R: hằng số khí lý tưởng (J/mol·K)
• T: nhiệt độ tuyệt đối (K)

Đối với không khí ẩm, cần sử dụng các công thức psychrometric để tính toán chính xác khối lượng riêng.

Chọn hệ số an toàn cho động cơ không phù hợp là một trong những nguyên nhân chính gây lãng phí năng lượng hoặc hỏng hóc thiết bị. Hệ số quá nhỏ (dưới 1.1) có thể làm động cơ quá tải, hệ số quá lớn (trên 1.8) làm động cơ làm việc không hiệu quả. Giải pháp là hiểu rõ bản chất của hệ số an toàn và các yếu tố ảnh hưởng:

• Ứng dụng tải ổn định, vận hành không liên tục: k = 1.1-1.2
• Ứng dụng tải biến động hoặc vận hành 24/7: k = 1.3-1.5

Cần tham khảo kinh nghiệm thực tế từ các dự án tương tự và tiêu chuẩn ngành để đưa ra quyết định phù hợp.

Thiết kế mà không cân nhắc đến khả năng chế tạo dẫn đến chi phí sản xuất cao hoặc không thể thực hiện được. Nhiều thiết kế lý thuyết tối ưu nhưng đòi hỏi công nghệ gia công phức tạp hoặc dung sai quá chặt. Giải pháp là luôn duy trì liên lạc chặt chẽ với bộ phận sản xuất ngay từ giai đoạn thiết kế. Ưu tiên các thiết kế có thể gia công bằng máy móc sẵn có, sử dụng vật liệu tiêu chuẩn có sẵn trên thị trường. Cân nhắc giữa hiệu suất lý thuyết và tính khả thi thực tế, thường chấp nhận giảm 2-3% hiệu suất để có thiết kế dễ chế tạo và chi phí hợp lý.

Bỏ qua bước kiểm tra bằng CFD do lo ngại về chi phí và thời gian là một sai lầm đắt giá. Nhiều doanh nghiệp coi CFD là "xa xỉ" không cần thiết. Giải pháp là nhận thức đúng về giá trị của CFD: việc đầu tư ban đầu vào mô phỏng CFD sẽ tiết kiệm được rất nhiều chi phí so với việc sửa chữa, thay đổi mẫu thử nghiệm thực tế. CFD giúp phát hiện sớm các vấn đề thiết kế, tối ưu hóa hiệu suất, và giảm số lần thử nghiệm thực tế cần thiết. Ngay cả với phần mềm CFD miễn phí như OpenFOAM cũng có thể mang lại giá trị lớn nếu được sử dụng đúng cách.

Các phần mềm hỗ trợ tối ưu hóa hiệu suất khi thiết kế quạt

Trong thời đại công nghệ 4.0, việc sử dụng các phần mềm chuyên dụng không chỉ là xu thế mà đã trở thành yêu cầu bắt buộc để tăng tốc độ thiết kế, nâng cao độ chính xác và khả năng tối ưu hóa trong thiết kế kỹ thuật. Đối với lĩnh vực quạt ly tâm, có nhiều loại phần mềm khác nhau phục vụ cho từng giai đoạn cụ thể trong quy trình thiết kế.

Phần mềm CAD (Computer-Aided Design) là công cụ không thể thiếu cho việc tạo mô hình 3D và bản vẽ kỹ thuật. Các phần mềm phổ biến như SOLIDWORKS, Autodesk Inventor, và CATIA cung cấp khả năng dựng mô hình 3D chi tiết của guồng cánh, vỏ quạt, và toàn bộ cụm lắp ráp quạt hút ly tâm. Đặc biệt, SOLIDWORKS có module Flow Simulation tích hợp cho phép thực hiện phân tích CFD cơ bản ngay trong môi trường thiết kế. Autodesk Inventor mạnh về thiết kế tham số, giúp tối ưu hóa nhanh chóng các kích thước hình học. CATIA được ưa chuộng trong các dự án lớn nhờ khả năng quản lý dữ liệu phức tạp và hỗ trợ làm việc nhóm hiệu quả.

Phần mềm CFD (Computational Fluid Dynamics) đóng vai trò then chốt trong việc phân tích và tối ưu hóa hiệu suất khí động học. Ansys Fluent là lựa chọn hàng đầu của các công ty lớn nhờ độ chính xác cao và khả năng xử lý các bài toán phức tạp như dòng chảy xoáy, tách dòng, và tương tác giữa chất lưu và cấu trúc. Star-CCM+ nổi trội với giao diện thân thiện và khả năng tự động hóa cao, đặc biệt phù hợp cho việc tối ưu hóa thiết kế. OpenFOAM là lựa chọn mã nguồn mở mạnh mẽ, phù hợp cho các doanh nghiệp muốn tiết kiệm chi phí nhưng vẫn có khả năng phân tích chuyên sâu.

Phần mềm FEA (Finite Element Analysis) chuyên dùng để phân tích kết cấu, đảm bảo độ bền và tính ổn định của các chi tiết quạt. Ansys Mechanical và Abaqus là hai phần mềm hàng đầu cho phép phân tích ứng suất, biến dạng, mỏi vật liệu, và đặc biệt quan trọng là phân tích rung động của guồng cánh khi hoạt động ở tốc độ cao. Việc phân tích rung động giúp tránh hiện tượng cộng hưởng có thể gây hỏng hóc nghiêm trọng. SolidWorks Simulation cung cấp giải pháp FEA tích hợp với chi phí thấp hơn, phù hợp cho các phân tích cơ bản và doanh nghiệp vừa và nhỏ.

Phần mềm chuyên dụng cho thiết kế quạt như CFturbo và AxSTREAM được phát triển đặc biệt cho ngành turbomachinery, tích hợp toàn bộ quy trình từ thiết kế sơ bộ đến chi tiết. CFturbo nổi bật với khả năng thiết kế tự động dựa trên các thông số đầu vào, tạo ra hình học 3D tối ưu cho guồng cánh và vỏ quạt, đồng thời tích hợp cả module CFD để kiểm tra hiệu suất ngay trong quá trình thiết kế. AxSTREAM cung cấp giải pháp toàn diện từ thiết kế sơ bộ, thiết kế chi tiết, mô phỏng CFD/FEA cho đến tối ưu hóa đa mục tiêu, đặc biệt mạnh trong thiết kế các máy turbomachinery phức tạp. Các phần mềm này giúp rút ngắn đáng kể thời gian thiết kế và đảm bảo chất lượng sản phẩm cuối cùng đạt hiệu suất tối ưu.

Việc lựa chọn phần mềm phù hợp phụ thuộc vào quy mô doanh nghiệp, ngân sách đầu tư, và mức độ phức tạp của sản phẩm. Đối với các doanh nghiệp mới bắt đầu, có thể sử dụng tổ hợp SolidWorks + SolidWorks Flow Simulation cho thiết kế cơ bản. Đối với các dự án phức tạp và yêu cầu cao về hiệu suất, nên đầu tư vào các phần mềm chuyên dụng như CFturbo kết hợp với Ansys Fluent để đạt được kết quả tối ưu nhất.
