So sánh quạt ly tâm và quạt hướng trục

Trong lĩnh vực công nghiệp, hệ thống thông gió và làm mát đóng vai trò quan trọng đối với hiệu quả sản xuất và môi trường làm việc. Hai loại quạt công nghiệp phổ biến nhất hiện nay là quạt ly tâm và quạt hướng trục, mỗi loại đều có những đặc điểm riêng biệt về cấu tạo, hiệu suất và ứng dụng. Việc hiểu rõ sự khác biệt giữa hai loại quạt này giúp các nhà quản lý, kỹ sư và người sử dụng có thể lựa chọn giải pháp phù hợp nhất cho nhu cầu cụ thể của mình. Bài viết này sẽ phân tích chi tiết về cấu tạo, ưu nhược điểm và ứng dụng của quạt ly tâm và quạt hướng trục, giúp bạn có cái nhìn toàn diện trước khi đưa ra quyết định đầu tư.

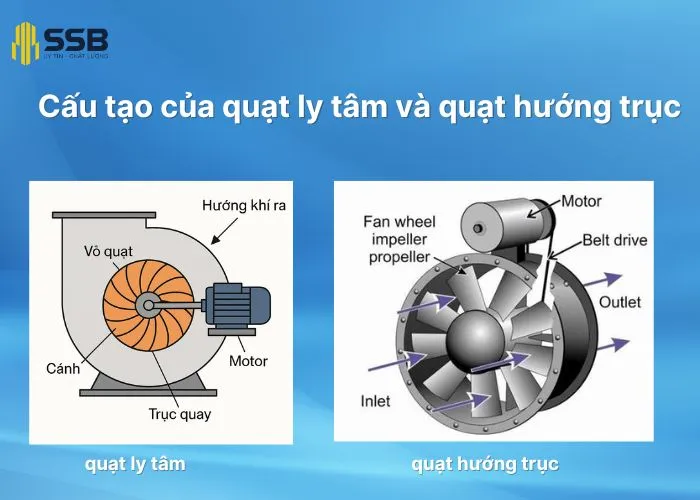

Cấu tạo của quạt ly tâm và quạt hướng trục

Quạt công nghiệp được thiết kế dựa trên các nguyên lý khí động học khác nhau, dẫn đến sự khác biệt cơ bản về cấu tạo giữa quạt ly tâm và quạt hướng trục. Hiểu rõ cấu tạo này sẽ giúp bạn nắm được nguyên lý hoạt động và tính năng đặc trưng của từng loại.

Cấu tạo của quạt ly tâm

• Cánh quạt lồng sóc có cấu trúc cong hoặc thẳng, được gắn vào trục trung tâm và quay nhanh để tạo lực ly tâm mạnh mẽ, có số lượng từ 6-12 cánh tùy theo công suất yêu cầu.
• Vỏ xoắn ốc bao quanh cánh lồng sóc, được thiết kế để hướng không khí từ tâm ra ngoài theo phương vuông góc với trục quay, tận dụng hiệu ứng ly tâm để tạo áp suất cao.
• Động cơ được đặt bên ngoài dòng khí, thường được làm bằng thép hoặc hợp kim bền, giúp bảo vệ động cơ khỏi bụi bẩn và các yếu tố ăn mòn trong môi trường khắc nghiệt.
• Hướng gió vào theo chiều song song với trục quay, sau đó được đổi hướng 90 độ và đi ra theo phương vuông góc với trục, tạo ra áp suất cao nhưng cũng làm tăng độ ồn và rung động.

Cấu tạo của quạt hướng trục

• Cánh quạt thường có hình dạng khí động học, được làm từ hợp kim, nhôm hoặc composite nhẹ, được thiết kế để đẩy không khí theo hướng song song với trục quay, số lượng thường ít hơn so với quạt ly tâm, khoảng 3-8 cánh.
• Trục quay nằm chính giữa dòng khí, thường được làm từ thép không gỉ để tăng khả năng chịu lực và độ bền.
• Khung bảo vệ bao quanh cánh quạt, vừa bảo vệ an toàn vừa định hướng luồng gió, được thiết kế gọn nhẹ để tối ưu không gian lắp đặt.
• Động cơ nằm trực tiếp trong dòng khí, giúp thiết kế gọn nhẹ nhưng cũng khiến động cơ dễ bị ảnh hưởng bởi các yếu tố môi trường như bụi, ẩm và hóa chất.

Cấu tạo của hai loại quạt ảnh hưởng trực tiếp đến hiệu suất và khả năng ứng dụng trong các hệ thống HVAC và công nghiệp. Quạt ly tâm với cấu tạo phức tạp hơn cho phép tạo áp suất cao và hoạt động ổn định trong môi trường khắc nghiệt, trong khi quạt hướng trục với thiết kế đơn giản hơn mang lại lưu lượng gió lớn trong không gian mở. Vật liệu chế tạo cũng quyết định độ bền và tuổi thọ, với quạt ly tâm thường được làm từ thép chịu nhiệt và ăn mòn tốt hơn, trong khi quạt hướng trục thường sử dụng vật liệu nhẹ để tối ưu hiệu suất.

Ưu điểm và nhược điểm của quạt ly tâm

Quạt ly tâm sở hữu nhiều đặc tính kỹ thuật nổi bật, nhưng cũng có những hạn chế nhất định. Việc hiểu rõ những điểm mạnh và điểm yếu này sẽ giúp bạn đánh giá liệu loại quạt này có phù hợp với nhu cầu cụ thể của mình hay không.

Ưu điểm của quạt ly tâm:

• Khả năng tạo áp suất không khí cao (50-2000 Pa), cho phép quạt đẩy không khí đi xa hơn qua các ống dẫn phức tạp và khúc khuỷu, lý tưởng cho các hệ thống HVAC có nhiều chướng ngại vật.
• Hoạt động ổn định trong môi trường có nhiều bụi bẩn, khí độc hại và hơi hóa chất, nhờ thiết kế đặt động cơ bên ngoài dòng khí, phù hợp với môi trường công nghiệp khắc nghiệt.
• Tuổi thọ cao và độ bền vượt trội khi sử dụng vật liệu thép chịu nhiệt hoặc hợp kim đặc biệt, giảm thiểu chi phí bảo trì và thay thế về lâu dài trong môi trường ăn mòn.
• Khả năng lọc bụi và vận chuyển vật liệu rắn hiệu quả, phù hợp cho các ứng dụng công nghiệp nặng như nhà máy xi măng, hệ thống xử lý khí thải và các quy trình sản xuất phát sinh nhiều bụi.
• Tùy biến cao theo yêu cầu kỹ thuật với nhiều loại động cơ công suất từ 0.5-50HP, thích hợp cho nhiều ứng dụng từ phòng sạch đến xử lý khí thải công nghiệp.

Nhược điểm của quạt ly tâm:

• Chi phí đầu tư ban đầu cao hơn đáng kể so với quạt hướng trục cùng công suất, có thể gấp 1.5-3 lần, đòi hỏi ngân sách lớn hơn cho việc lắp đặt hệ thống.
• Kích thước cồng kềnh và trọng lượng nặng (30-500kg tùy công suất), gây khó khăn trong quá trình lắp đặt và di chuyển, đặc biệt trong không gian hạn chế hoặc cần di dời thường xuyên.
• Tiêu thụ điện năng nhiều hơn để duy trì cùng một lưu lượng gió, dẫn đến chi phí vận hành cao hơn trong thời gian dài, đặc biệt với hệ thống hoạt động liên tục.
• Yêu cầu bảo trì định kỳ nghiêm ngặt hơn, bao gồm việc kiểm tra, làm sạch cánh quạt và bôi trơn ổ trục, tăng chi phí bảo dưỡng và thời gian dừng máy.
• Phát sinh tiếng ồn (65-85dB) và rung động đáng kể nếu không được lắp đặt đúng cách với các giảm chấn phù hợp, đòi hỏi biện pháp cách âm và chống rung bổ sung.

Quạt ly tâm phù hợp nhất với các hệ thống đòi hỏi áp suất cao và môi trường khắc nghiệt như hệ thống hút bụi công nghiệp, hệ thống xử lý khí thải và các quy trình sản xuất có nhiều bụi bẩn. Tuy chi phí ban đầu và vận hành cao hơn, nhưng độ bền và hiệu suất trong môi trường khó khăn làm cho nó trở thành lựa chọn kinh tế hơn về lâu dài cho các ứng dụng này.

Ưu điểm và nhược điểm của quạt hướng trục

Quạt hướng trục có những đặc điểm riêng biệt giúp nó trở thành lựa chọn tối ưu cho một số ứng dụng cụ thể trong công nghiệp. Dưới đây là phân tích chi tiết về những điểm mạnh và điểm yếu của loại quạt này.

Ưu điểm của quạt hướng trục:

• Cung cấp lưu lượng gió lớn (5,000-500,000 m3/h) với công suất tiêu thụ điện thấp, mang lại hiệu quả kinh tế cao trong các hệ thống thông gió mở và làm mát không gian rộng lớn như nhà xưởng hoặc kho hàng.
• Thiết kế nhỏ gọn, trọng lượng nhẹ (5-100kg tùy kích cỡ) và linh hoạt trong lắp đặt với nhiều dạng khác nhau (treo tường, đứng sàn, âm trần), phù hợp với không gian hạn chế hoặc cần tính di động cao.
• Chi phí đầu tư ban đầu thấp hơn 30-50% so với quạt ly tâm cùng công suất, phù hợp với các dự án có ngân sách hạn chế nhưng vẫn cần giải pháp thông gió hiệu quả.
• Khả năng hoạt động ở tốc độ cao và điều chỉnh tốc độ linh hoạt thông qua biến tần, dễ dàng tích hợp vào hệ thống điều khiển tự động và giám sát từ xa cho các hệ thống thông minh.
• Bảo trì đơn giản và chi phí thấp với ít bộ phận chuyển động, giảm thời gian dừng máy và chi phí nhân công bảo dưỡng cho các hệ thống thông gió quy mô lớn.

Nhược điểm của quạt hướng trục:

• Khả năng tạo áp suất thấp (30-300 Pa), hạn chế việc đẩy không khí qua các hệ thống ống dẫn dài hoặc có nhiều trở lực, khiến hiệu suất giảm đáng kể khi áp dụng trong hệ thống HVAC phức tạp.
• Hiệu quả kém trong các môi trường có nhiều bụi bẩn, khí độc hoặc hóa chất ăn mòn do động cơ nằm trực tiếp trong dòng khí, dễ bị hư hỏng và giảm tuổi thọ đáng kể trong các nhà máy hóa chất hoặc luyện kim.
• Tuổi thọ ngắn hơn 30-50% so với quạt ly tâm trong các môi trường khắc nghiệt, đặc biệt khi tiếp xúc với nhiệt độ cao trên 60°C hoặc độ ẩm trên 85%, đòi hỏi thay thế thường xuyên hơn.
• Phát sinh độ ồn cao (70-95dB) ở tốc độ quạt lớn, đặc biệt với các loại quạt công suất cao, gây khó chịu trong môi trường làm việc đòi hỏi sự yên tĩnh hoặc tập trung.
• Khả năng chịu tải thấp hơn khi vận hành liên tục trong thời gian dài, đặc biệt là các loại quạt làm từ vật liệu nhôm hoặc nhựa composite, không phù hợp cho các hệ thống yêu cầu hoạt động 24/7.

Quạt hướng trục phù hợp nhất cho các ứng dụng cần lưu lượng gió lớn trong không gian mở như thông gió nhà xưởng, làm mát khu vực làm việc, và các hệ thống cấp khí tươi. Chúng đặc biệt hiệu quả trong các dạng lắp đặt đơn giản như quạt treo tường, quạt đứng sàn hoặc quạt âm trần, nơi không có nhiều trở lực cho dòng khí. Tùy vào điều kiện môi trường và yêu cầu về lưu lượng, người dùng có thể lựa chọn giữa các loại vật liệu khác nhau để tối ưu chi phí và tuổi thọ.

Bảng so sánh quạt ly tâm và quạt hướng trục

Để giúp bạn có cái nhìn tổng quát và dễ dàng đối chiếu các đặc điểm của hai loại quạt, dưới đây là bảng so sánh chi tiết về các tiêu chí quan trọng. Bảng này sẽ là công cụ hữu ích giúp bạn đưa ra quyết định lựa chọn phù hợp với nhu cầu cụ thể.

Bảng so sánh này cung cấp cái nhìn toàn diện về sự khác biệt giữa quạt ly tâm và quạt hướng trục trên nhiều phương diện. Tùy thuộc vào yêu cầu cụ thể của dự án và điều kiện môi trường làm việc, bạn có thể cân nhắc các tiêu chí phù hợp để đưa ra lựa chọn tối ưu.

Đối với không gian rộng khoảng 500-1000m2 với yêu cầu làm mát và thông gió đơn giản, quạt hướng trục với công suất 1-3HP thường là lựa chọn kinh tế hơn. Ngược lại, đối với hệ thống hút bụi trong xưởng gỗ hoặc nhà máy xi măng, quạt ly tâm 5-10HP sẽ mang lại hiệu quả cao hơn mặc dù chi phí ban đầu lớn hơn.

Ứng dụng trong công nghiệp giữa 2 loại quạt

Hiểu rõ phạm vi ứng dụng của từng loại quạt là yếu tố quan trọng giúp lựa chọn giải pháp phù hợp nhất cho từng môi trường công nghiệp cụ thể. Mỗi loại quạt đều có những lĩnh vực ứng dụng riêng dựa trên đặc tính kỹ thuật và hiệu suất của chúng.

Ứng dụng của quạt ly tâm:

• Hệ thống hút bụi và xử lý khí thải công nghiệp, nơi cần áp suất cao để vận chuyển không khí chứa bụi và các hạt rắn qua các bộ lọc và ống dẫn dài, với hiệu suất vận hành ổn định và thời gian hoạt động liên tục.
• Hệ thống HVAC cho các tòa nhà lớn và phức tạp, nơi không khí cần được phân phối qua mạng lưới ống dẫn dài với nhiều khúc cua và phòng khác nhau, đảm bảo áp suất đủ mạnh để đạt được lưu lượng cần thiết ở điểm xa nhất.
• Ngành dược phẩm và phòng sạch, nơi cần kiểm soát nghiêm ngặt chất lượng không khí và áp suất phòng, với yêu cầu cao về độ ổn định và khả năng lọc các hạt nhỏ đến 0.3 micron.
• Ngành khai khoáng và xử lý vật liệu, nơi quạt phải vận chuyển không khí chứa bụi nặng, mạt kim loại hoặc các hạt cứng có thể gây mài mòn, đòi hỏi độ bền cao và khả năng chịu mài mòn tốt.
• Ngành thực phẩm và chế biến, trong các quy trình sấy khô hoặc làm mát sản phẩm, nơi cần luồng khí có áp suất ổn định và khả năng kiểm soát nhiệt độ chính xác.

Ứng dụng của quạt hướng trục:

• Hệ thống thông gió chung cho nhà xưởng, kho hàng và các không gian rộng lớn, nơi cần lưu lượng gió cao để làm mát và cấp khí tươi với chi phí năng lượng thấp và không cần đường ống phức tạp.
• Tháp giải nhiệt và hệ thống làm mát công nghiệp, nơi cần lưu lượng không khí lớn để trao đổi nhiệt hiệu quả, với khả năng vận hành ở tốc độ cao và điều chỉnh linh hoạt theo nhiệt độ môi trường.
• Ngành nông nghiệp trong các trang trại chăn nuôi, nhà kính và kho bảo quản nông sản, nơi cần thông gió liên tục với chi phí thấp và khả năng chống chịu độ ẩm cao.
• Ngành điện tử và công nghệ thông tin, trong phòng máy chủ và trung tâm dữ liệu cần làm mát thiết bị với luồng khí trực tiếp, không chứa bụi và dễ kiểm soát hướng gió.
• Hệ thống hút mùi trong nhà bếp công nghiệp và nhà hàng, nơi cần lưu lượng lớn để nhachóng loại bỏ khói và mùi, với thiết kế nhỏ gọn và dễ dàng lắp đặt trên trần hoặc tường.

Case Study: Nhà máy chế biến gỗ

Một nhà máy chế biến gỗ ở miền Bắc Việt Nam đã chuyển từ hệ thống quạt hướng trục sang quạt ly tâm cho quy trình hút mùn cưa. Mặc dù chi phí đầu tư tăng 40%, nhưng sau 2 năm, họ ghi nhận:

• Giảm 60% chi phí bảo trì do quạt ly tâm ít bị tắc nghẽn và hư hỏng hơn
• Tăng 25% hiệu suất thu gom mùn cưa, cải thiện môi trường làm việc
• ROI đạt được sau 18 tháng sử dụng, nhờ giảm thời gian dừng máy và tăng tuổi thọ thiết bị

Việc lựa chọn giữa quạt ly tâm và quạt hướng trục cần dựa trên phân tích kỹ lưỡng về môi trường làm việc, yêu cầu kỹ thuật và ngân sách đầu tư. Đối với môi trường nhiều bụi, nhiệt độ cao hoặc có hóa chất, quạt ly tâm thường mang lại hiệu quả kinh tế cao hơn về lâu dài mặc dù chi phí ban đầu lớn. Ngược lại, cho các không gian mở cần thông gió đơn giản, quạt hướng trục thường là giải pháp tiết kiệm và hiệu quả hơn.
