Hướng dẫn lắp đặt quạt ly tâm chính xác nhất 2025
Đánh giá bài đăng
Việc lắp đặt quạt ly tâm đúng kỹ thuật không chỉ đảm bảo hiệu suất hoạt động tối ưu mà còn đóng vai trò quan trọng trong việc kéo dài tuổi thọ thiết bị và đảm bảo an toàn trong quá trình vận hành. Quạt ly tâm là thiết bị không thể thiếu trong các hệ thống thông gió công nghiệp, làm mát nhà xưởng và xử lý không khí, với khả năng tạo ra áp suất cao và lưu lượng gió ổn định.
Khi lắp đặt đúng cách, quạt ly tâm sẽ mang lại nhiều lợi ích thiết thực như tăng hiệu quả vận hành lên đến 15-20%, giảm đáng kể chi phí điện năng tiêu thụ, và quan trọng nhất là đảm bảo an toàn tuyệt đối cho người vận hành. Ngược lại, việc lắp đặt không chính xác có thể dẫn đến những hậu quả nghiêm trọng như rung động mạnh gây hỏng móng máy, tiếng ồn vượt mức cho phép, giảm hiệu suất hoạt động và thậm chí có thể gây ra các sự cố nguy hiểm.
Những điều cần biết trước khi lắp đặt
Trước khi bắt tay vào quá trình lắp đặt quạt ly tâm, việc nắm vững các kiến thức cơ bản và chuẩn bị kỹ lưỡng sẽ quyết định đến thành công của toàn bộ công việc. Đây là giai đoạn quan trọng giúp tránh được những sai sót có thể gây tốn kém về thời gian và chi phí sau này.
Việc đầu tiên cần thực hiện là đọc kỹ hướng dẫn sử dụng và tài liệu kỹ thuật do nhà sản xuất cung cấp, bao gồm cả sơ đồ lắp đặt, thông số kỹ thuật chi tiết và các lưu ý đặc biệt cho từng dòng sản phẩm. Đặc biệt quan trọng là việc tìm hiểu về thông số kỹ thuật của quạt ly tâm như công suất motor, lưu lượng gió tối đa, áp suất làm việc, điện áp định mức và tốc độ quay, những thông tin này sẽ ảnh hưởng trực tiếp đến cách lắp đặt và vận hành.
Kiến thức về các quy định an toàn cũng không thể bỏ qua, bao gồm các tiêu chuẩn an toàn điện như quy định về nối đất, bảo vệ quá tải, các nguyên tắc an toàn cơ khí và yêu cầu về không gian làm việc tối thiểu. Ngoài ra, việc phân biệt được các loại quạt ly tâm truyền động trực tiếp và truyền động gián tiếp cùng với đặc điểm riêng biệt của từng loại sẽ giúp lựa chọn phương pháp lắp đặt phù hợp nhất.
Xác định vị trí và kết cấu lắp đặt
Việc lựa chọn vị trí lắp đặt và chuẩn bị kết cấu hỗ trợ phù hợp là yếu tố quyết định đến hiệu quả hoạt động và độ bền của quạt ly tâm. Một vị trí được chọn đúng cách không chỉ tối ưu hóa hiệu suất mà còn giảm thiểu các vấn đề về bảo trì và sửa chữa trong tương lai.
Về vị trí lắp đặt, cần đảm bảo có đủ không gian tối thiểu 1,5 mét xung quanh quạt để thuận tiện cho việc lưu thông khí, kiểm tra định kỳ và các công tác bảo trì, đồng thời tránh xa các khu vực có độ ẩm cao trên 80%, nhiệt độ vượt quá giới hạn cho phép hoặc có sự hiện diện của hóa chất ăn mòn. Việc xem xét hướng gió tự nhiên và luồng không khí trong khu vực cũng rất quan trọng để tận dụng được hiệu ứng đối lưu tự nhiên, từ đó tăng hiệu quả vận hành.
Kết cấu hỗ trợ cần được thiết kế để chịu được ít nhất 150% trọng lượng của quạt và có khả năng chống rung động hiệu quả thông qua việc sử dụng giá đỡ bằng thép không gỉ hoặc thép carbon có độ cứng phù hợp, kết hợp với các bệ đỡ cao su chống rung. Đặc biệt chú ý đến việc đảm bảo khoảng cách tối thiểu từ cửa hút của quạt đến vật cản gần nhất phải lớn hơn 2 lần đường kính cửa hút, và từ cửa đẩy đến vật cản phải lớn hơn 1,5 lần đường kính cửa đẩy.
Hệ thống ống dẫn gió cần được thiết kế với độ dốc phù hợp, tránh các góc cua gấp và đảm bảo tiết diện ống không thay đổi đột ngột để giảm thiểu tổn thất áp suất và tăng hiệu quả truyền gió.

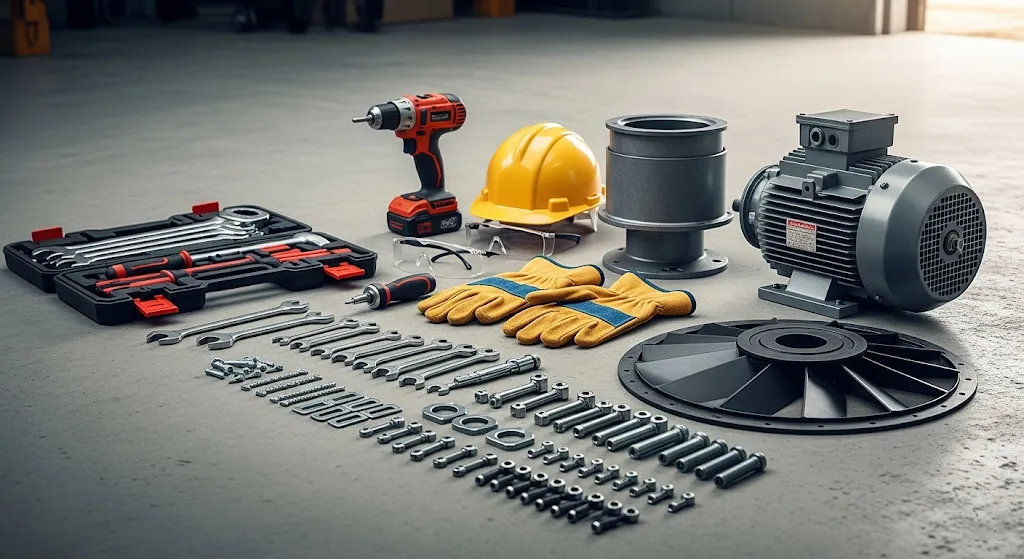

Chuẩn bị dụng cụ và kiểm tra phụ kiện
Giai đoạn chuẩn bị dụng cụ và kiểm tra phụ kiện đầy đủ sẽ giúp quá trình lắp đặt diễn ra một cách suôn sẻ và hiệu quả, tránh được tình trạng phải dừng giữa chừng để tìm kiếm thiết bị hoặc phát hiện phụ kiện bị hỏng.
Về dụng cụ cần thiết, cần chuẩn bị đầy đủ bộ dụng cụ cơ bản như bộ cờ lê từ 8mm đến 24mm, tua vít đa năng có đầu từ tính, kìm điện cách điện đạt chuẩn, búa cao su để điều chỉnh vị trí, thước đo laser hoặc thước cuộn kim loại và máy khoan động lực kèm bộ mũi khoan đa năng. Đối với các dụng cụ chuyên dụng, nên có sẵn thiết bị đo độ cân bằng động để kiểm tra trục quạt, thiết bị đo độ rung nếu làm việc với quạt công suất lớn, và thiết bị nâng hạ như pa-lăng hoặc cần cẩu mini cho quạt có trọng lượng trên 50kg.
Thiết bị bảo hộ cá nhân bao gồm găng tay chống trượt có khả năng chịu dầu mỡ, kính bảo hộ chống bụi và chống tia UV, mũ bảo hiểm đạt chuẩn an toàn lao động và giày bảo hộ có đế chống trượt và chống điện là những vật dụng không thể thiếu.
Trong việc kiểm tra phụ kiện, cần kiểm tra cẩn thận số lượng và chất lượng của tất cả các bộ phận quan trọng như cánh quạt không bị cong vênh hoặc nứt, motor hoạt động bình thường và không có dấu hiệu chập cháy, vỏ quạt không bị móp méo hoặc rỉ sét, chân đế và các chi tiết liên kết đầy đủ và không bị biến dạng. Đồng thời cần đảm bảo rằng tất cả bulong, đai ốc, gioăng cao su và vòng bi đều ở trong tình trạng tốt và không có dấu hiệu hư hỏng do quá trình vận chuyển.
Quy trình lắp đặt các bước chi tiết
Quy trình lắp đặt quạt ly tâm cần tuân thủ một trình tự logic và khoa học để đảm bảo mỗi bước được thực hiện chính xác, từ đó tạo nên một hệ thống hoạt động ổn định và hiệu quả trong thời gian dài.
Bước 1: Lắp đặt chân đế và giá đỡ cần được thực hiện với độ chính xác cao, sử dụng thước thủy để đảm bảo bề mặt lắp đặt hoàn toàn thăng bằng, đồng thời siết chặt tất cả bulong neo với mô-men xoắn theo quy định của nhà sản xuất để tạo nền móng vững chắc cho toàn bộ hệ thống.
Bước 2: Đặt quạt lên chân đế yêu cầu sự cẩn thận trong việc căn chỉnh đúng vị trí trọng tâm, sử dụng găng tay để tránh làm xước bề mặt thiết bị, và siết chặt từng bulong theo hình chữ thập để phân bố đều lực ép và tránh tình trạng méo vỏ quạt.
Bước 3: Lắp đặt motor (đối với loại quạt có motor tách rời) cần đặc biệt chú ý đến việc căn chỉnh đồng tâm tuyệt đối giữa trục motor và trục quạt bằng cách sử dụng đồng hồ so hoặc thước đo laser, đồng thời kiểm tra độ song song của các mặt ghép và siết chặt tất cả mối nối theo đúng thứ tự được quy định.
Bước 4: Lắp đặt hệ thống ống gió là một trong những bước quan trọng nhất, bao gồm việc kết nối ống gió vào cửa hút và cửa đẩy của quạt ly tâm với độ kín khít tuyệt đối để tránh rò rỉ khí, sử dụng gioăng cao su chất lượng cao và kẹp chặt bằng đai inox hoặc kẹp kim loại chuyên dụng để đảm bảo độ bền lâu dài.
Bước 5: Kết nối điện yêu cầu tuân thủ nghiêm ngặt các nguyên tắc an toàn, bao gồm việc đảm bảo ngắt hoàn toàn nguồn điện và khóa tủ điện trước khi thao tác, kết nối dây điện theo đúng sơ đồ mạch của nhà sản xuất với các dây pha, trung tính và tiếp địa được phân biệt rõ ràng bằng màu sắc, kiểm tra điện áp và cường độ dòng điện bằng đồng hồ vạn năng chuyên dụng, và lắp đặt các thiết bị bảo vệ như aptomat, cầu chì có dung lượng phù hợp với công suất motor.
Bước 6: Lắp đặt các phụ kiện bổ sung như lưới bảo vệ để ngăn vật lạ rơi vào quạt, van điều tiết lưu lượng để kiểm soát hiệu suất hoạt động, và bộ lọc không khí nếu cần thiết để đảm bảo chất lượng khí đầu ra.
Bước 7: Kiểm tra tổng thể bao gồm việc rà soát lại tất cả các mối nối bulong đã được siết chặt đúng mô-men, đảm bảo không có vật cản nào trong đường ống gió có thể cản trở luồng khí, và kiểm tra lần cuối các kết nối điện để đảm bảo an toàn tuyệt đối trước khi đưa vào vận hành.

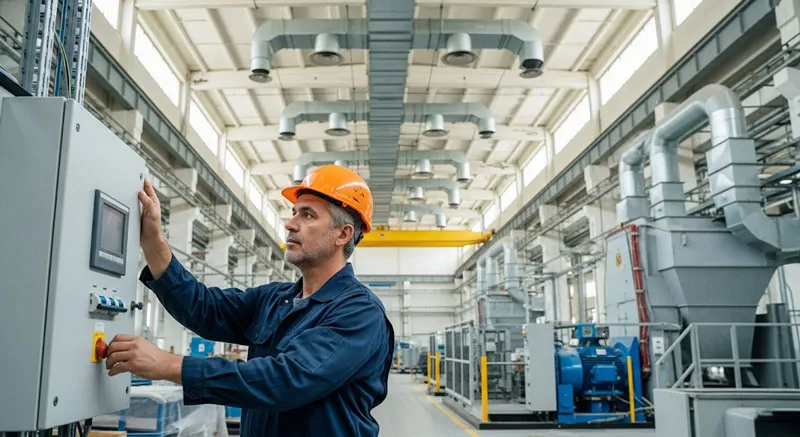

Vận hành thử và bảo trì định kỳ
Sau khi hoàn tất quá trình lắp đặt, việc vận hành thử nghiệm và thiết lập chương trình bảo trì định kỳ sẽ đảm bảo quạt ly tâm hoạt động ổn định và duy trì hiệu suất cao trong suốt vòng đời sử dụng.
Trong giai đoạn vận hành thử, cần thực hiện kiểm tra lại toàn bộ các kết nối điện và cơ khí một lần nữa để đảm bảo không có lỏng lẻo, sau đó bật nguồn điện và khởi động quạt ở chế độ tốc độ thấp trước tiên. Trong quá trình này, cần lắng nghe cẩn thận để phát hiện bất kỳ tiếng ồn lạ nào như tiếng kêu ran hoặc tiếng va đập, đồng thời kiểm tra độ rung động bằng tay hoặc thiết bị đo chuyên dụng. Việc đo đạc cường độ dòng điện, điện áp và tốc độ quay bằng thiết bị đo chuyên nghiệp sẽ giúp xác định quạt có hoạt động đúng thông số thiết kế hay không.
Nếu có điều kiện, nên kiểm tra lưu lượng gió và áp suất bằng các thiết bị đo chuyên dụng để so sánh với thông số kỹ thuật của nhà sản xuất, và để quạt chạy không tải trong khoảng 30-60 phút để quan sát sự ổn định của hệ thống.
Về bảo trì định kỳ, cần thiết lập lịch trình vệ sinh cánh quạt, vỏ quạt và motor ít nhất mỗi tháng một lần để loại bỏ bụi bẩn có thể ảnh hưởng đến cân bằng và hiệu suất. Việc kiểm tra và bôi trơn vòng bi theo khuyến nghị của nhà sản xuất, thường là 3-6 tháng một lần tùy thuộc vào điều kiện làm việc, sẽ giúp kéo dài tuổi thọ của các bộ phận quay. Đối với quạt truyền động gián tiếp, cần kiểm tra độ căng của dây đai hàng tuần và điều chỉnh khi cần thiết để đảm bảo truyền động hiệu quả.

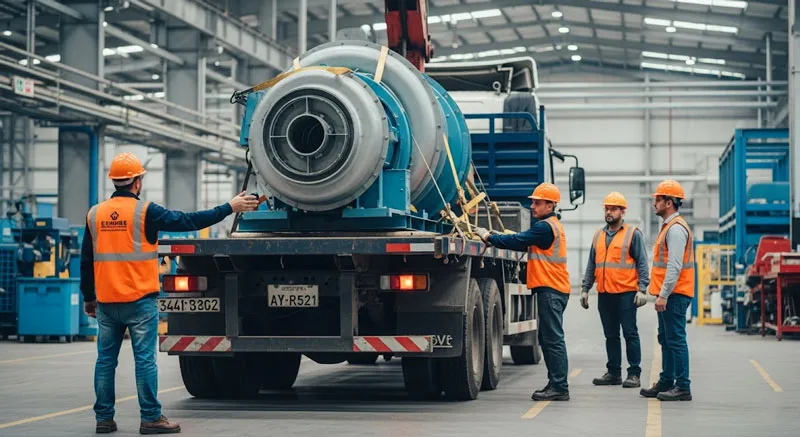

Vận chuyển và lắp đặt an toàn
An toàn trong quá trình vận chuyển và lắp đặt quạt ly tâm là yếu tố hàng đầu cần được đảm bảo, không chỉ để bảo vệ thiết bị khỏi hư hại mà quan trọng hơn là đảm bảo sức khỏe và tính mạng của người thực hiện công việc.
Trong quá trình vận chuyển an toàn, việc sử dụng thiết bị nâng hạ có khả năng chịu tải ít nhất gấp đôi trọng lượng thực tế của quạt là điều bắt buộc, kết hợp với việc buộc chặt quạt bằng dây cáp chuyên dụng có độ bền cao và có lót đệm tại các điểm tiếp xúc để tránh va đập có thể gây nứt vỡ. Đặc biệt cần bảo vệ cẩn thận các bộ phận dễ vỡ như cánh quạt và trục chính bằng vật liệu đệm mềm, đồng thời luôn chú ý đến trọng tâm của thiết bị khi di chuyển để tránh lật đổ.
Về lắp đặt an toàn, việc trang bị đầy đủ thiết bị bảo hộ cá nhân đạt chuẩn an toàn lao động là điều kiện tiên quyết không thể thương lượng, bao gồm cả việc đảm bảo ngắt hoàn toàn nguồn điện và có biện pháp khóa tủ điện trước khi thực hiện bất kỳ thao tác nào liên quan đến hệ thống điện. Khi làm việc với quạt có kích thước lớn hoặc trọng lượng nặng trên 100kg, bắt buộc phải có ít nhất 2-3 người cùng thực hiện và phân công nhiệm vụ rõ ràng cho từng thành viên.
Việc tuân thủ nghiêm ngặt các quy tắc an toàn điện như sử dụng thiết bị cách điện, kiểm tra điện áp trước khi tác động và các nguyên tắc an toàn cơ khí như không đứng dưới vật nặng khi nâng hạ là những điều không thể bỏ qua. Đồng thời, tuyệt đối không được làm việc trong môi trường nguy hiểm có nhiệt độ quá cao, độ ẩm vượt mức hoặc có hóa chất ăn mòn mà không có biện pháp bảo vệ đặc biệt, và khi làm việc trên cao phải sử dụng giàn giáo hoặc thang an toàn đạt chuẩn kèm với dây an toàn.
Việc thực hiện đúng quy trình lắp đặt quạt ly tâm không chỉ đảm bảo thiết bị hoạt động hiệu quả mà còn mang lại sự an tâm trong quá trình sử dụng lâu dài. Bằng cách tuân thủ các hướng dẫn chi tiết này, bạn sẽ có được một hệ thống quạt ly tâm vận hành ổn định, tiết kiệm năng lượng và có tuổi thọ cao.
