Cấu tạo quạt đứng công nghiệp

Quạt đứng công nghiệp đã trở thành thiết bị không thể thiếu trong các nhà xưởng, kho bãi và khu vực sản xuất, đóng vai trò quan trọng trong việc cải thiện chất lượng không khí và tạo môi trường làm việc thoải mái cho người lao động. Khác biệt hoàn toàn so với quạt dân dụng thông thường, quạt đứng công nghiệp được thiết kế với kích thước lớn hơn, công suất mạnh mẽ và cấu tạo từ những vật liệu bền bỉ để có thể hoạt động liên tục trong môi trường khắc nghiệt.

Để hiểu rõ về hiệu suất và khả năng vận hành của thiết bị, việc nắm vững cấu tạo quạt đứng công nghiệp là điều cần thiết. Mỗi thành phần trong hệ thống đều có vai trò riêng biệt, từ những bộ phận chính quyết định hiệu năng như cánh quạt và động cơ, đến các cơ cấu phụ trợ đảm bảo tính linh hoạt và an toàn như hệ thống điều chỉnh góc và lồng bảo vệ.

Bài viết này sẽ đi sâu phân tích cấu tạo đầy đủ của một chiếc quạt đứng công nghiệp hoàn chỉnh. Tuy nhiên, cần lưu ý rằng không phải tất cả các dòng quạt đều tích hợp đầy đủ những cấu tạo này - tùy thuộc vào mục đích sử dụng và phân khúc giá, mỗi sản phẩm có thể có sự khác biệt về số lượng và độ phức tạp của các bộ phận cấu thành.

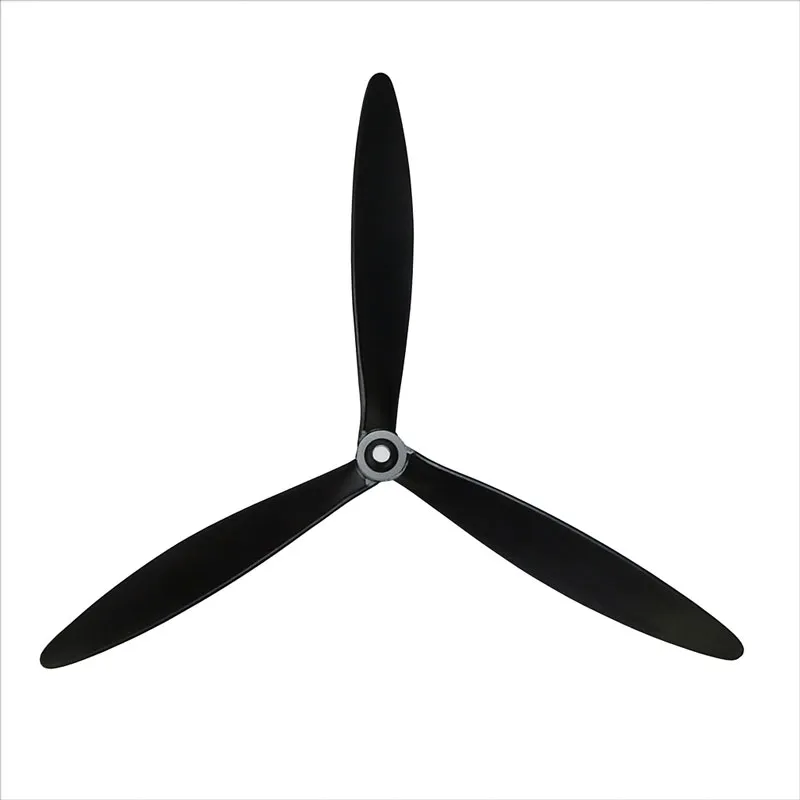

Cánh quạt (Impeller/Blades)

Cánh quạt được xem là "trái tim" của toàn bộ hệ thống làm mát, đây là bộ phận trực tiếp chịu trách nhiệm tạo ra luồng gió mạnh mẽ phục vụ nhu cầu thông gió trong không gian rộng lớn. Với vai trò quan trọng này, thiết kế và chất lượng của cánh quạt quyết định trực tiếp đến hiệu suất hoạt động của toàn bộ thiết bị, đồng thời ảnh hưởng đến mức tiêu thụ điện năng và độ bền của sản phẩm.

Chức năng chính của cánh quạt là chuyển đổi năng lượng quay từ động cơ thành động năng của không khí, thông qua quá trình hút không khí từ phía sau và đẩy mạnh ra phía trước, tạo thành luồng gió có lưu lượng và cột áp phù hợp với yêu cầu sử dụng. Quá trình này đòi hỏi sự tính toán chính xác về góc cánh, độ cong và hình dáng để đạt được hiệu suất tối ưu.

Đặc điểm cấu tạo nổi bật của cánh quạt công nghiệp:

• Số lượng cánh được thiết kế tối ưu: Thường dao động từ 3 đến 7 cánh tùy thuộc vào yêu cầu về lưu lượng gió và mức độ ồn cho phép, trong đó số cánh nhiều hơn sẽ tạo ra luồng gió êm ái nhưng có thể giảm hiệu suất tổng thể
• Vật liệu chế tạo cao cấp và bền bỉ: Sử dụng hợp kim nhôm, thép carbon hoặc gang đúc chất lượng cao, một số dòng cao cấp còn áp dụng nhựa composite để đảm bảo độ cứng vững, khả năng chống biến dạng ở tốc độ quay cao và tính năng chống ăn mòn trong môi trường ẩm ướt
• Thiết kế khí động học được tính toán kỹ lưỡng: Bản cánh có độ rộng lớn với độ cong và góc nghiêng được mô phỏng và thử nghiệm để tối ưu hóa lưu lượng gió, tăng cột áp hiệu dụng đồng thời giảm thiểu tiếng ồn và rung động trong quá trình vận hành
• Đường kính sải cánh quyết định công suất: Kích thước lớn có thể đạt từ 450mm đến 750mm tùy theo công suất thiết bị, trực tiếp ảnh hưởng đến lưu lượng gió tạo ra và phạm vi tác động của luồng khí

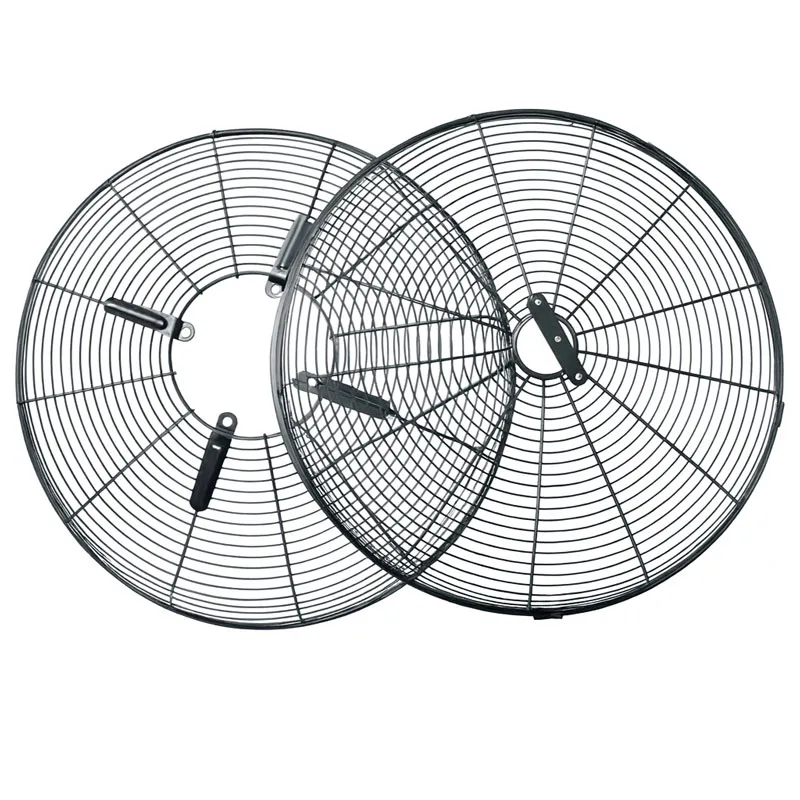

Lồng chắn trước - sau (Guard/Grille)

An toàn luôn là yếu tố hàng đầu được ưu tiên trong mọi thiết bị công nghiệp, và quạt đứng công nghiệp không phải ngoại lệ. Lồng chắn quạt, bao gồm cả phần lồng trước và lồng sau, đóng vai trò như một lá chắn bảo vệ toàn diện, ngăn chặn mọi nguy cơ tai nạn có thể xảy ra khi thiết bị đang vận hành ở tốc độ cao. Đây không chỉ đơn thuần là phụ kiện mà còn là yêu cầu bắt buộc về mặt an toàn lao động trong môi trường sản xuất.

Với tốc độ quay của cánh quạt có thể lên đến hàng nghìn vòng mỗi phút, việc có một hệ thống bảo vệ chắc chắn là điều không thể thiếu để đảm bảo an toàn tuyệt đối cho người sử dụng và ngăn chặn các sự cố không mong muốn.

Chức năng và đặc điểm của lồng chắn:

• Bảo vệ toàn diện cho người sử dụng: Ngăn chặn hoàn toàn khả năng tiếp xúc trực tiếp với cánh quạt đang quay, đặc biệt quan trọng trong môi trường có nhiều người lao động hoạt động xung quanh thiết bị
• Chống xâm nhập của vật thể lạ: Tạo rào cản hiệu quả ngăn các dị vật, rác thải, vật liệu sản xuất bay vào bên trong có thể gây hỏng hóc cánh quạt, động cơ hoặc làm mất cân bằng của hệ thống quay
• Vật liệu chế tạo chất lượng cao: Thường được sản xuất từ thép mạ kẽm hoặc inox, qua xử lý sơn tĩnh điện chuyên nghiệp để tăng cường khả năng chống gỉ sét, chịu được môi trường ẩm ướt và kéo dài tuổi thọ sử dụng
• Thiết kế thông minh và tiện dụng: Các nan lồng được tính toán với khoảng cách tiêu chuẩn an toàn, vừa đảm bảo chức năng bảo vệ vừa không cản trở đáng kể luồng gió lưu thông, cấu trúc hai nửa có thể tháo rời dễ dàng thông qua hệ thống kẹp hoặc ốc vít, thuận tiện cho công tác vệ sinh và bảo dưỡng định kỳ

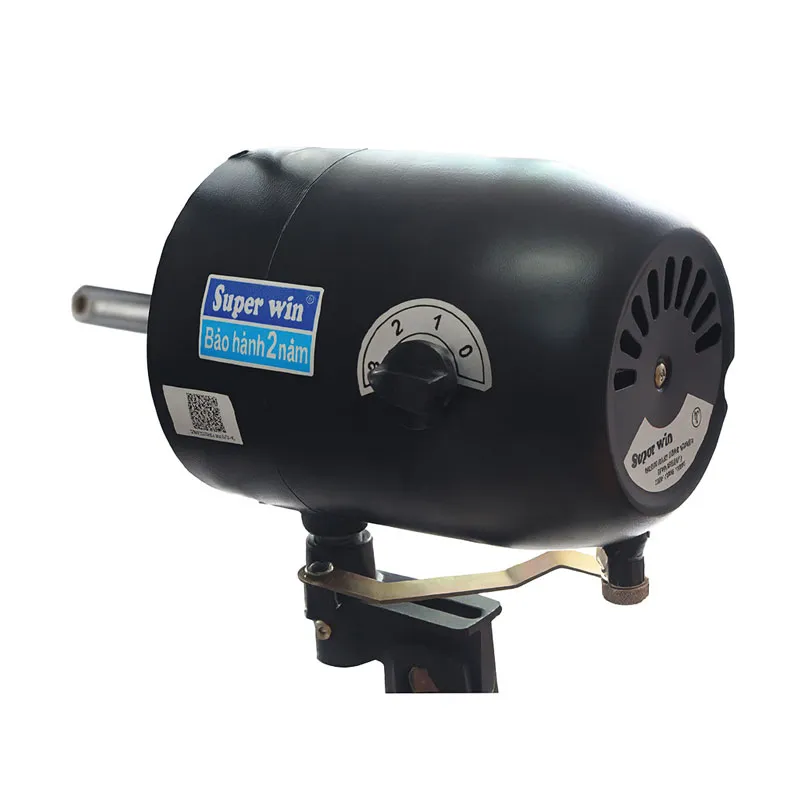

Động cơ (Motor)

Động cơ chính là nguồn sức mạnh, là bộ phận cốt lõi quyết định đến hiệu suất vận hành và độ bền của toàn bộ hệ thống quạt đứng công nghiệp. Không giống như động cơ quạt dân dụng thông thường, motor công nghiệp được thiết kế đặc biệt để có thể hoạt động liên tục trong nhiều giờ, thậm chí cả ngày đêm mà vẫn duy trì được hiệu suất ổn định và tuổi thọ cao. Đây là thành phần đòi hỏi công nghệ chế tạo tinh vi và vật liệu chất lượng cao nhất.

Với vai trò chuyển hóa điện năng thành cơ năng, động cơ phải đảm bảo hoạt động mượt mà, tiết kiệm điện và có khả năng chịu tải trong thời gian dài mà không bị quá nhiệt hay hư hỏng. Đây chính là lý do vì sao motor công nghiệp có giá thành cao hơn nhưng lại mang lại hiệu quả kinh tế lâu dài.

Đặc điểm kỹ thuật và cấu tạo của động cơ:

• Lõi motor với chất lượng cao nhất: Stator và Rotor được quấn dây đồng nguyên chất 100%, đảm bảo hiệu suất truyền dẫn điện tối ưu, giảm tối đa tổn hao năng lượng dưới dạng nhiệt và kéo dài tuổi thọ hoạt động của thiết bị
• Vỏ motor được thiết kế tản nhiệt hiệu quả: Chế tạo từ gang đúc hoặc hợp kim nhôm có độ dẫn nhiệt tốt, bề mặt được gia công các rãnh tản nhiệt chuyên dụng để tối ưu hóa khả năng làm mát tự nhiên trong quá trình vận hành liên tục
• Công suất đáp ứng yêu cầu khắt khe: Dao động từ 120W đến 250W hoặc cao hơn tùy theo kích thước thiết bị, được tính toán để tạo ra lưu lượng gió mạnh mẽ với mức tiêu thụ điện năng hợp lý
• Hệ thống tụ điện chuyên dụng: Capacitor chất lượng cao hỗ trợ quá trình khởi động êm ái và duy trì hoạt động ổn định cho motor trong mọi điều kiện tải, đặc biệt quan trọng khi khởi động ở môi trường nhiệt độ thấp hoặc độ ẩm cao

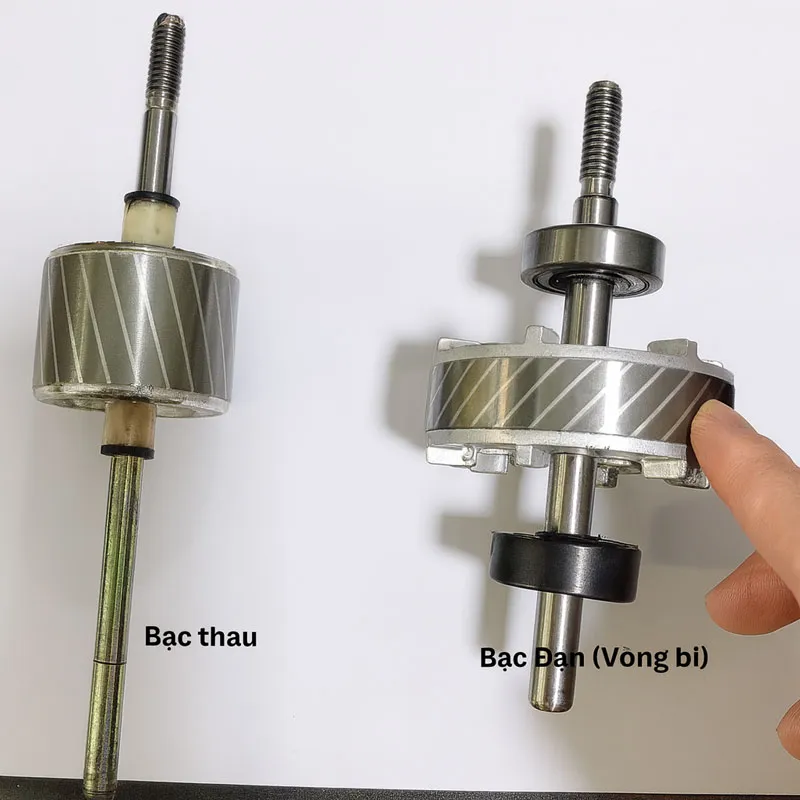

Trục và bộ phận ổ bi (Shaft & Bearings/Bearing block)

Để chuyển động quay từ động cơ đến cánh quạt một cách trơn tru, chính xác và ổn định trong suốt thời gian dài, vai trò của trục và hệ thống ổ bi là không thể thay thế. Đây là những chi tiết cơ khí đòi hỏi độ chính xác cao trong gia công và lắp ráp, có nhiệm vụ giảm ma sát, chịu tải trọng và định vị chính xác cho trục quay, đảm bảo toàn bộ hệ thống vận hành êm ái, ít rung động và bền bỉ theo thời gian sử dụng.

Trục (Shaft) là một thanh kim loại được gia công từ thép carbon chất lượng cao hoặc thép hợp kim, có nhiệm vụ truyền toàn bộ mô-men xoắn từ motor đến cánh quạt một cách hiệu quả nhất. Độ cứng và độ chính xác của trục ảnh hưởng trực tiếp đến độ cân bằng và tuổi thọ của toàn bộ hệ thống quay.

Ổ bi (Bearings) là thành phần quan trọng không kém, thường sử dụng vòng bi bạc đạn chất lượng cao được nhập khẩu từ các thương hiệu uy tín, được lắp đặt tại các điểm tiếp xúc then chốt giữa trục quay và vỏ motor. Chức năng chính của ổ bi là giảm tối đa ma sát giữa các bộ phận chuyển động, hỗ trợ trục quay mượt mà với độ ồn thấp, đồng thời chịu được tải trọng từ cánh quạt và các lực phụ phát sinh trong quá trình vận hành. Việc sử dụng ổ bi thay vì bạc thau (như ở quạt dân dụng) giúp tăng đáng kể tuổi thọ và khả năng hoạt động liên tục của quạt công nghiệp, đặc biệt quan trọng trong môi trường yêu cầu độ tin cậy cao.

Cổ đỡ/Trục nâng (Pole/Extension Rod & Pedestal/Base)

Phần thân và đế của quạt đứng công nghiệp đóng vai trò như bộ khung xương chính, tạo nên sự vững chãi và tính linh hoạt trong sử dụng cho toàn bộ thiết bị. Hệ thống cổ đỡ cho phép điều chỉnh độ cao một cách dễ dàng, trong khi chân đế được thiết kế nặng và chắc chắn nhằm đảm bảo quạt luôn đứng vững, không bị rung lắc hay có nguy cơ lật đổ ngay cả khi hoạt động ở công suất tối đa trong thời gian dài.

Cổ đỡ/Trục nâng (Pole/Extension Rod):

• Chức năng điều chỉnh linh hoạt: Cho phép thay đổi độ cao của đầu quạt từ 1,2m đến 1,8m hoặc cao hơn tùy theo model, giúp phù hợp với các không gian có chiều cao khác nhau và đáp ứng nhu cầu làm mát cho nhiều vị trí khác nhau trong cùng một khu vực
• Cấu tạo chắc chắn và bền bỉ: Thường là một ống thép tròn có độ dày từ 2-3mm, được mạ kẽm hoặc sơn chống gỉ, tích hợp khớp nối xoay hoặc hệ thống vít hãm chuyên dụng để điều chỉnh và cố định độ cao một cách chính xác và an toàn

Chân đế (Pedestal/Base):

• Chức năng ổn định tối ưu: Giữ cho toàn bộ thiết bị đứng vững trên mặt sàn, chống lại các lực quán tính và rung động phát sinh từ hoạt động của cánh quạt
• Cấu tạo và trọng lượng: Thường được đúc từ gang xám hoặc làm từ thép tấm dày có trọng lượng từ 15-25kg, có tiết diện rộng hình tròn hoặc hình chữ thập với đường kính 60-80cm để tạo trọng tâm thấp và tăng độ ổn định chống lật
• Tính năng di chuyển tiện lợi: Nhiều model được trang bị thêm bánh xe cao su có khóa để dễ dàng di chuyển thiết bị khi cần thiết mà vẫn đảm bảo cố định chắc chắn khi sử dụng

Cơ cấu đo độ nghiêng & quay quạt (Tilting & Oscillating Mechanism)

Để mở rộng tối đa phạm vi làm mát và tăng hiệu quả sử dụng, quạt đứng công nghiệp được trang bị các cơ cấu cơ khí linh hoạt và thông minh. Cơ cấu điều chỉnh độ nghiêng cho phép người dùng hướng luồng gió lên trên hoặc xuống dưới theo ý muốn, trong khi cơ cấu quay tự động (thường được gọi là túp năng) giúp quạt tự động đảo hướng từ trái sang phải theo chu kỳ, phân bổ luồng gió một cách đều đặn khắp không gian rộng lớn.

Cơ cấu điều chỉnh độ nghiêng (Tilting) thường được thiết kế dưới dạng một khớp nối chính xác hoặc hệ thống vít hãm ở phần cổ quạt, cho phép người dùng nới lỏng cơ cấu khóa, điều chỉnh góc ngẩng của đầu quạt trong khoảng từ -15 độ đến +30 độ so với phương ngang, sau đó siết chặt lại để cố định vị trí mong muốn một cách chắc chắn.

Cơ cấu quay tự động (Oscillating/Túp năng) là một hộp số tinh vi được kết nối trực tiếp với trục motor thông qua hệ thống bánh răng giảm tốc. Khi được kích hoạt bằng cách nhấn hoặc kéo một núm chốt điều khiển thường được đặt ở phía sau motor, cơ cấu này sẽ chuyển đổi một phần chuyển động quay liên tục của motor thành chuyển động qua lại có chu kỳ của toàn bộ đầu quạt, tạo ra góc quay rộng thường là 90 độ với tốc độ khoảng 2-3 vòng quay mỗi phút, giúp phân phối gió đều đặn cho toàn bộ khu vực.

Vỏ/Thân quạt (Housing/Casing)

Vỏ hay thân quạt đóng vai trò như lớp áo giáp bên ngoài, có chức năng bao bọc và bảo vệ tất cả các bộ phận quan trọng và nhạy cảm như động cơ, hệ thống cơ cấu quay và các mạch điện bên trong khỏi các tác nhân có hại từ môi trường xung quanh. Không chỉ đơn thuần có chức năng bảo vệ, vỏ quạt còn góp phần quan trọng vào việc định hình thẩm mỹ tổng thể và cấu trúc khí động học của toàn bộ sản phẩm.

Chức năng chính của vỏ quạt là bao bọc hoàn toàn, bảo vệ động cơ, túp năng và tất cả các chi tiết điện tử, cơ khí bên trong khỏi bụi bẩn, độ ẩm, va đập cơ học và các tác nhân ăn mòn khác từ môi trường làm việc công nghiệp. Vỏ quạt thường được đặt ở vị trí phía sau lồng bảo vệ, bao quanh hoàn toàn motor và các cơ cấu điều khiển.

Về mặt vật liệu, vỏ quạt thường được chế tạo từ nhựa ABS cao cấp có khả năng chống tia UV và chịu nhiệt tốt, hoặc kim loại được xử lý sơn tĩnh điện chuyên nghiệp để đảm bảo độ bền cao, khả năng chịu lực va đập tốt và khả năng chống ăn mòn trong môi trường ẩm ướt. Thiết kế của vỏ quạt cũng được tính toán để tối ưu hóa luồng khí đi qua, giảm thiểu hiện tượng xoáy khí có thể làm giảm hiệu suất của thiết bị.

Bảng điều khiển & công tắc (Control Panel & Switches)

Bảng điều khiển chính là giao diện tương tác quan trọng nhất giữa người sử dụng và thiết bị quạt đứng công nghiệp. Mặc dù có thiết kế tương đối đơn giản để đảm bảo độ tin cậy cao, nó vẫn cung cấp đầy đủ tất cả các chức năng cần thiết để vận hành thiết bị một cách dễ dàng, hiệu quả và an toàn, cho phép người dùng lựa chọn tốc độ gió phù hợp nhất với nhu cầu sử dụng cụ thể của từng thời điểm.

Chức năng cơ bản của bảng điều khiển là cho phép người sử dụng bật/tắt thiết bị và điều chỉnh các cấp độ gió khác nhau một cách chính xác và thuận tiện. Hệ thống này được thiết kế với mục tiêu đơn giản hóa tối đa việc vận hành để ngay cả những người lao động không có kinh nghiệm kỹ thuật cũng có thể sử dụng một cách dễ dàng và an toàn.

Đặc điểm và cấu tạo chi tiết:

• Vị trí và thiết kế tiện dụng: Thường là một hộp điều khiển nhỏ gọn được gắn cố định trên thân quạt ở vị trí dễ tiếp cận hoặc được tích hợp trực tiếp phía sau motor để tiết kiệm không gian và bảo vệ khỏi va đập
• Công tắc chất lượng cao: Sử dụng công tắc dạng nút nhấn hoặc công tắc xoay cơ học có độ bền vượt trội, được thiết kế để chịu được tần suất sử dụng liên tục và môi trường khắc nghiệt của khu vực sản xuất công nghiệp
• Phân cấp tốc độ rõ ràng: Thường có 3 cấp độ gió cơ bản bao gồm thấp, trung bình và cao, được đánh dấu bằng số hoặc ký hiệu trực quan, dễ nhận biết để người dùng có thể điều chỉnh phù hợp với điều kiện thời tiết và yêu cầu làm mát cụ thể

Với cấu tạo chi tiết và phức tạp như vậy, quạt đứng công nghiệp đã chứng tỏ được vai trò không thể thiếu trong các môi trường sản xuất hiện đại. Việc hiểu rõ từng bộ phận sẽ giúp người sử dụng khai thác tối đa hiệu suất, đồng thời thực hiện bảo trì đúng cách để kéo dài tuổi thọ thiết bị.
